Een dakraam plaatsen in een pannendak gaat in een vaste volgorde: je maakt de dakopening op maat, legt het isolatieframe (BDX) erin, zet het kozijn vast met montagebeugels, brengt de afvoergoot en de onderdakmanchet (BFX) aan, monteert het gootstuk van onder naar boven, legt de pannen terug en sluit binnen de dampremmende manchet (BBX) aan op het dampscherm.
Opvallend: Velux zet die complete volgorde niet in de handleiding van het raam, maar in die van het gootstuk. De raamhandleiding verwijst ernaar. De stappen en maten hieronder komen uit de Velux-handleidingen voor een tuimeldakraam (GGL/GGU) met een EDW-gootstuk voor golvende pannen. Volg bij je eigen raam altijd de handleiding die in de doos zit.
Direct kopen? Bekijk ons assortiment Velux + Roto dakramen: dakramen.
Wat je nodig hebt
Materiaal
- Het dakraam in de juiste maat, met de handleiding
- Een gootstuk dat past bij je dakbedekking, per merk een eigen serie (onder meer Velux EDW/EDJ/EDL/EDN en Roto EDZ/EDH/EDT/EDS/EDW/EDM/EDG). De codes lijken op elkaar maar zijn niet uitwisselbaar
- Het isolatieframe en de manchetten. Bij Velux zit de onderdakmanchet (BFX) al in een gootstuk met code 1000, en een gootstuk met code 2000 bevat daarnaast het isolatieframe (BDX). Een losse BFX erbij is dan dubbel. De dampremmende manchet (BBX) voor de binnenkant is een apart artikel. Roto werkt met het MDA montage-, isolatie- en aansluitkader
- De schroeven die bij de onderdelen zitten: de handleidingen tekenen per stap de lengte (onder meer 30 en 80 mm voor de montagebeugels)
Gereedschap
Uit de pictogrammen van de handleidingen:
- Accuschroefmachine en schroevendraaier
- Waterpas en rolmaat
- Zaag en mes (latten, onderdak en afvoergoot op maat)
- Nietmachine (onderdak en onderdakmanchet vastzetten)
- Haakse slijper (pannen onder het raam bijslijpen)
- Rubberen hamer (de slab van het gootstuk op de pannen kloppen)
- Tape (de dampremmende manchet op het dampscherm)
De handleidingen tekenen geen veiligheidsmiddelen. Zorg zelf voor een veilige werkplek op het dak, zoals een steiger of valbeveiliging.
De stappen
1. De dakopening maken
- Meet de buitenmaat van het kozijn: breedte (X) en hoogte (Y).
- Maak de opening tussen de sporen X + 60 mm breed, dus 30 mm aan elke kant, en tussen de ravelingen Y + 45 mm hoog.
- De bovenraveling ligt waterpas, de onderraveling loodrecht.
- Velux tekent 80 mm van de onderrand van de opening tot de bovenrand van de pannenrij eronder.
- Voor de hoogte in de kamer tekent Velux een inbouwhoogte van 185 tot 220 cm vanaf de vloer.
2. Latwerk en onderdak
- Maak dezelfde opening in het latwerk en breng twee hulplatten aan: de bovenste steekt 100 mm voorbij de opening, de onderste 250 mm en ligt waterpas.
- Snijd het onderdak diagonaal in, vouw het om tegen de sporen en ravelingen en niet het vast.
3. Het isolatieframe (BDX)
- Klik de vier delen van het BDX-isolatieframe in elkaar en leg het rond de opening, met de schuimrand goed aansluitend.
- Het frame gaat erin voordat het kozijn erin gaat.

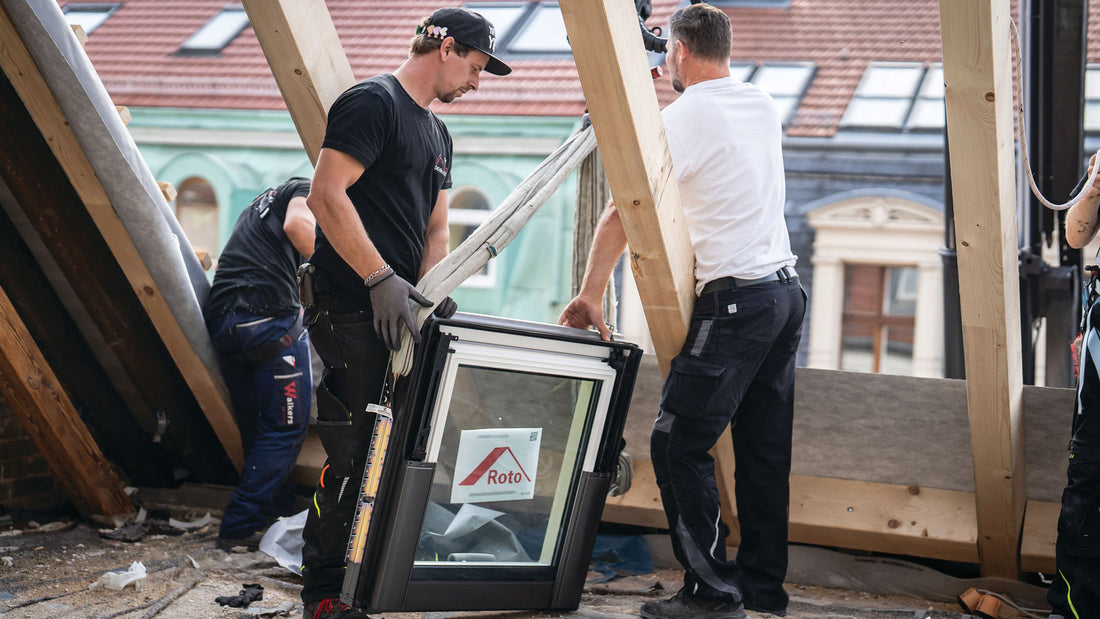

4. Het kozijn plaatsen
- Haal de vleugel uit het kozijn.
- Zet de montagebeugels op de vier hoeken van het kozijn, elk met twee schroeven van 30 mm, en haal de transportbeugels eraf.
- Zet het kozijn in de opening. De onderste beugels gaan vast met een schroef van 30 mm en een van 80 mm.
- Hang de vleugel terug en controleer de afstelling: de spleet tussen vleugel en kozijn moet langs beide zijkanten en onderaan gelijk zijn. Het raam staat waterpas, horizontaal en verticaal.
- Zet daarna de bovenste beugels extra vast met een schroef van 80 mm. Bij de maten K08, K10 en K12 komen er middenbeugels bij.
5. Afvoergoot en onderdakmanchet (BFX)
- Leg de afvoergoot boven het raam op het latwerk, met minimaal 3° afschot, en laat het onderdak erin uitkomen.
- Breng de onderdakmanchet (BFX) rond het kozijn aan: 40 mm op het kozijn, 90° omvouwen, vastnieten, en de hoeken onderaan insnijden. De manchet sluit het onderdak aan op het raam.
6. Het gootstuk
Zie het gootstuk, van onder naar boven hieronder.
7. De pannen terugleggen
- Langs de zijkanten: 30 tot 60 mm tussen het zijprofiel van het gootstuk en de pan. Snijd de schuimstrook bij waar nodig.
- Boven het raam: 60 tot 150 mm, van de bovenkant van het bovenstuk tot de onderrand van de pannenrij erboven.
8. De binnenkant: dampremmende manchet (BBX)
- Druk de dampremmende manchet helemaal in de groef van het kozijn.
- Schroef hem vast, twee schroeven per hoek.
- Snijd de overmaat af en tape hem op het dampscherm van het dak. Zo komt er geen vochtige binnenlucht in de dakconstructie rond het raam.
9. De binnenafwerking
Velux tekent de afwerking met de bovenkant horizontaal en de onderkant verticaal: dat spreidt het licht beter in de kamer. De mogelijkheden lees je in dakraam afwerken.
Het gootstuk, van onder naar boven
Water stroomt van boven naar beneden, dus elk deel van het gootstuk ligt over het deel eronder. De EDW-handleiding monteert daarom in deze volgorde:
- Pannen onder het raam bijslijpen waar nodig: maximaal 130 mm van de onderkant van het kozijn tot de bovenrand van de pan eronder.
- Onderstuk inhaken en omhoog schuiven. Buig de plooibare slab maximaal 30°. Daarna het afdekprofiel.
- Zijstukken inschuiven en de lip omvouwen.
- Zijafdekkingen vastklikken, eerst die van het gootstuk, dan die van de vleugel.
- Bovenafdekking en daarna het bovenstuk.
- Panhaken langs de zijkanten op de panlatten.
- Hoeklippen van het onderstuk omvouwen en de slab met een rubberen hamer op de pannen kloppen.
In de hele handleiding komt geen kit voor: de aansluiting is waterdicht door de overlap, de klikverbindingen, de omgevouwen lippen, de schuimstroken en de geplooide slab. Welk gootstuk bij jouw dak hoort, lees je in welk gootstuk kies je.
Voor een ander daktype (leien, vlakke pannen, verzonken inbouw) of een Roto-raam gelden andere onderdelen en maten. Volg dan de handleiding van dat gootstuk.
Hoe lang duurt het?
Velux geeft in de handleidingen geen montagetijd. Hoe lang het duurt, hangt af van je dak, van of er al een opening is en van je ervaring. Vraag een installateur om een opgave voor jouw situatie; wat het plaatsen kost, lees je in wat kost een dakraam plaatsen.
Garantie en vergunning
Garantie
Velux accepteert geen beroep op de productgarantie als een gebrek het gevolg is van een installatie in strijd met de Velux-installatie-instructies of met goed vakmanschap. Dat geldt per gebrek: zelf plaatsen is toegestaan, maar een fout bij het plaatsen valt buiten de garantie. De kosten van demontage en opnieuw monteren vallen er ook buiten.
Vergunning
Een dakraam in een hellend dak is vergunningvrij als het aan deze eisen voldoet (IPLO, artikel 2.29 Bbl):
- Achterdakvlak (of een zijdakvlak dat niet naar openbaar gebied is gekeerd): het steekt niet meer dan 0,6 m uit het dakvlak, en zit aan alle kanten meer dan 0,5 m van de randen van het dakvlak.
- Voordakvlak (of een zijdakvlak naar openbaar gebied): het steekt niet uit het dakvlak, en zit aan alle kanten meer dan 0,5 m van de randen.
Bij een monument, of in een rijksbeschermd stads- of dorpsgezicht, heb je wel een vergunning nodig. Doe bij twijfel de Vergunningcheck in het Omgevingsloket.
Veelgestelde vragen
Hoe lang duurt het plaatsen van een dakraam? Velux geeft geen montagetijd. Het hangt af van je dak, van of er al een opening is en van je ervaring; vraag een installateur om een opgave voor jouw situatie.
Hoe groot moet de dakopening zijn? Volgens de Velux-handleiding de buitenmaat van het kozijn plus 60 mm in de breedte (30 mm aan elke kant) en plus 45 mm in de hoogte.
Heb ik naast het gootstuk nog een losse BFX nodig? Bij Velux niet als je een gootstuk met code 1000 of 2000 neemt: daar zit de onderdakmanchet (BFX) al in. Het gootstuk met code 2000 bevat daarnaast het isolatieframe (BDX).
Moet ik kit gebruiken rond het gootstuk? Nee. In de Velux-handleiding komt geen kit voor: het gootstuk sluit waterdicht aan door overlap, klikverbindingen, omgevouwen lippen, schuimstroken en de slab die je op de pannen klopt.
Vervalt de garantie als ik het dakraam zelf plaats? Nee, zelf plaatsen mag. Velux sluit wel een gebrek uit dat het gevolg is van een installatie in strijd met de installatie-instructies of met goed vakmanschap.
Is een dakraam vergunningvrij? Meestal wel. Op het achterdakvlak mag het tot 0,6 m uitsteken, op het voordakvlak niet; in beide gevallen moet het aan alle kanten meer dan 0,5 m van de dakranden zitten. Bij een monument of in een beschermd stads- of dorpsgezicht heb je een vergunning nodig.
Gaat een Roto-raam op dezelfde manier? In grote lijnen wel: opening, isolatie, kozijn, gootstuk van onder naar boven en de binnenkant. Roto heeft eigen gootstukken en het MDA-kader met een eigen handleiding; houd die aan voor de maten.
Bronnen
- VELUX, installatiehandleiding gootstuk EDW (VAS 454054-2026-04): complete montagevolgorde, dakopening, beugels, afvoergoot, BFX, gootstuk en pannen
- VELUX, installatiehandleiding dakraam GGL/GGU (VAS 452953-2025-05): inbouwhoogte, waterpas, vleugel uit- en inhangen
- VELUX, installatiehandleiding isolatieset BDX 2000/2001 (VAS 453336-2025-03)
- VELUX, installatiehandleiding onderdakmanchet BFX 1000 (VAS 453298-2025-09)
- VELUX, installatiehandleiding dampremmende manchet BBX 0000 (VAS 452194-2025-07)
- VELUX, gootstuk EDW: 1000 met BFX, 2000 met BFX en BDX
- VELUX, garantievoorwaarden (garantiedocument V-NL 01.01.2025, artikel 4 en 8)
- IPLO, dakramen en vergunning (artikel 2.29 en 2.30 Bbl)
- Omgevingsloket, vergunningcheck
