Productinformatie
Het EDL is het VELUX-gootstuk voor leiendaken en vlakke dakbedekking met een opbouwhoogte tot 16 mm, natuurleisteen (Welsh, Spaans, Frans), kunstleien (Eternit, Cembrit), maar ook vlakke shingles en bitumen.
Wat doet dit gootstuk?
Leien en vlakke dakbedekking liggen plat, zonder profielruimte. Het EDL is een vlak gootstuk met zeer lage opstaande rand dat zich onder de leienrij bóven het raam laat schuiven zonder leien op te tillen of te bewerken, geen breukrisico. De zijkanten schuiven onder de aangrenzende leien.
Voor welk daktype?
Wel geschikt:
- Natuurleisteen (Welsh, Spaans, Frans), niet overlappend gelegd
- Kunstleien (Eternit, Cembrit, Dektak)
- Vlakke shingles, EPDM, bitumen: max 16 mm opbouw
Niet geschikt voor:
Welke maat heb ik nodig?
Kies hierboven dezelfde maatcode als je dakraam (staat in de titel en op het typeplaatje, bijv. MK06 of CK04). Het gootstuk is per maat afgestemd, een verkeerde maat sluit niet waterdicht aan. Twijfel je over je maat? Gebruik onze maatwijzer of mail een foto naar info@hetdakraam.nl.
Welke uitvoering kies ik?
Aluminium (standaard) is de gangbare keuze: een gewalst aluminium gootstuk met loodvrije, flexibele rand dat bij vrijwel elk dak past. Wil je dat het gootstuk meekleurt of aansluit op een bijzonder dakbeeld, dan zijn er premium-uitvoeringen:
- Koper, massief metaal dat in de loop der jaren natuurlijk patineert.
- Zink, massief metaal met een matte, antraciet-achtige uitstraling die natuurlijk veroudert.
Bij de meeste uitvoeringen kun je daarnaast kiezen voor de variant met isolatieframe (PRO+): dan zit het VELUX BDX-isolatieframe rondom het kozijn al inbegrepen, handig als je in één keer compleet en goed geïsoleerd wilt monteren. Bij elke uitvoering zit het BFX waterkerend manchet standaard inbegrepen; bij de standaarduitvoeringen kun je het losse BDX-isolatieframe apart bijbestellen.
Wat krijg je?
- VELUX EDL-gootstuk in de gekozen maat én uitvoering (aluminium met loodvrije, flexibele rand, of een premium-materiaal naar keuze)
- Geïntegreerd BFX waterkerend manchet, bij elke uitvoering inbegrepen, geen losse BFX nodig
- Bij de + isolatieframe (PRO+)-uitvoeringen: óók het BDX-isolatieframe inbegrepen
- Bevestigingsschroeven + VELUX-installatiehandleiding (NL)
Garantie
10 jaar VELUX-fabrieksgarantie op het gootstuk. Wij regelen eventuele claims direct met de fabriek.
| Eigenschap | Waarde |
|---|---|
| Modelcode | EDL |
| Voor dakbedekking | Leien & vlakke dakbedekking |
| Materiaal | Afhankelijk van uitvoering: aluminium (standaard) met loodvrije, flexibele rand, of koper, zink |
| BFX-manchet inbegrepen | Ja (geïntegreerd, bij elke uitvoering) |
| BDX isolatieframe | Inbegrepen bij de '+ isolatieframe (PRO+)'-uitvoeringen |
| Schroeven + handleiding | Ja |
| Gewicht | ±6 kg (per maat) |
| Garantie | 10 jaar VELUX-fabrieksgarantie op het gootstuk (installatieproduct), VELUX V-NL 01.01.2025 |
Niet apart inmeten, bestel het gootstuk in dezelfde maatcode als je dakraam. MK06-dakraam = MK06-gootstuk. Kies de maat hierboven.
Plaatsing volgt het Velux-aansluitdetail:
- BFX waterkerend manchet, vóór raamplaatsing, rondom de sparing op je onderdakfolie (zit geïntegreerd bij dit gootstuk).
- Dakraam in de sparing plaatsen en aan de panlatten/tengels bevestigen.
- BDX isolatieframe rondom het kozijn, inbegrepen bij de '+ isolatieframe (PRO+)'-uitvoeringen, of los bij te bestellen (aanbevolen voor isolatie).
- Gootstuk plaatsen, bovenkant onder de dakbedekkingsrij bóven het raam, zijflenzen langs het raam, onderkant eroverheen.
- Dakbedekking rondom terugleggen, eerst de rij boven het gootstuk, daarna de zijkanten.
Tijd: 1–2 uur voor een handige doe-het-zelver, mits droog weer. Twijfel? Laat het gootstuk dan plaatsen door een dakdekker. Hoe de prijs van plaatsing is opgebouwd en waar je een offerte op toetst, lees je in ons artikel over wat een dakraam plaatsen kost.
Veelgestelde vragen
Welke maat gootstuk heb ik nodig?
Dezelfde maatcode als je dakraam (bijv. MK06, CK04, SK08). Die staat in de titel van je dakraam en op het typeplaatje op het raam zelf. Kies die maat hierboven, een verkeerde maat sluit niet waterdicht aan.
Wat betekent '+ isolatieframe (PRO+)'?
Bij een '+ isolatieframe (PRO+)'-uitvoering zit het VELUX BDX-isolatieframe rondom het kozijn al inbegrepen, naast het standaard geïntegreerde BFX waterkerend manchet. Bij de standaarduitvoeringen zit alleen het BFX-manchet erbij; het BDX-frame bestel je dan los bij. Het isolatieframe verbetert de isolatie rond het raam en beperkt koudebruggen.
Wat is het verschil tussen aluminium en koper en zink?
Aluminium (standaard) past bij vrijwel elk dak. Koper en zink zijn massieve metalen die natuurlijk patineren en vaak op hoogwaardige of monumentale daken worden gekozen.
Wat is het verschil tussen EDW, EDS, EDJ, EDL en EDN?
EDW = geprofileerde dakpannen · EDS = vlakke/Bellus-pannen · EDJ = verdiepte inbouw bij geprofileerde pannen · EDL = leien en vlakke dakbedekking, niet voor overlappende leisteen · EDN = verdiepte inbouw bij vlakke dakbedekking, niet voor in elkaar grijpende leisteen. Niet zeker? Mail een foto van je dak naar info@hetdakraam.nl.
Kan ik dit zelf monteren?
Een handige doe-het-zelver monteert een VELUX-gootstuk in 1–2 uur. Volg de meegeleverde VELUX-handleiding nauwkeurig, afwijkingen leiden tot lekkage en mogelijk garantieverlies. Bij twijfel: schakel een dakdekker in.
Wat is de levertijd?
Doorgaans op voorraad of korte levertijd. De exacte levertijd zie je in je winkelwagen en orderbevestiging.
Maat & montage
Welke maat heb ik nodig?
Vervang je een bestaand VELUX-raam? De maatcode (bijvoorbeeld MK06) staat op het typeplaatje boven in het kozijn. Open het raam en kijk bij de bovenrand.
Geen typeplaatje gevonden, of je eerste dakraam? Meet de dakopening en laat de maatwijzer de juiste maat bepalen.
Montage
Bij elke bestelling zit de officiële montagehandleiding van Velux.
Zelf plaatsen of laten doen? Lees hoe montage werkt en wat een vakman kost.
Wat moet je weten
Pluspunten
- Het gootstuk leidt het regenwater om je dakraam heen naar de dakbedekking eronder. Dat is wat de aansluiting jarenlang dicht houdt.

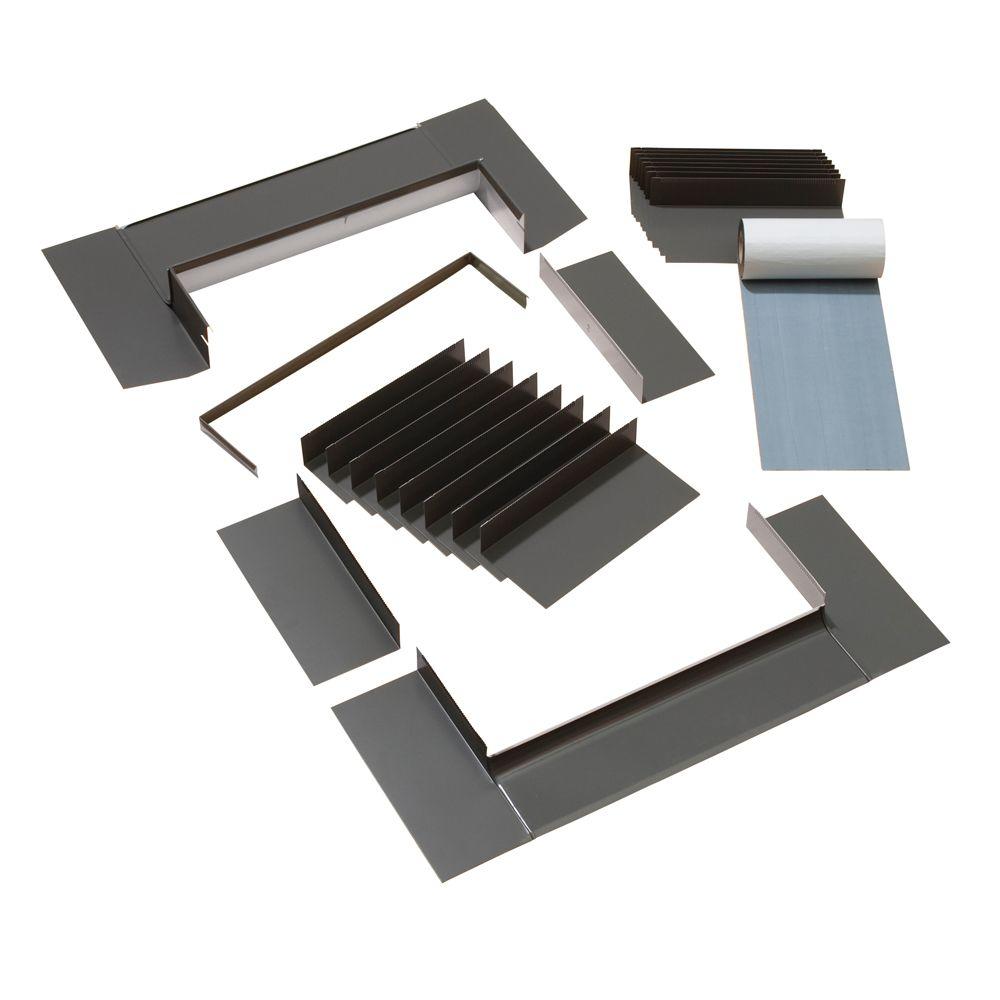

- In de doos zit een complete set: bovengoot, zijgoten, ondergoot, bevestigingsmateriaal en een montagehandleiding.
- Er is een uitvoering per dakbedekking, van gegolfde pannen tot leien, vlakke pannen, golfplaat en metaal.
- Je kiest hier de maatcode die bij je dakraam hoort, dus er komt geen pas- of loodwerk op maat aan te pas.
Aandachtspunten
- De maatcode moet exact overeenkomen met je dakraam: een MK06-gootstuk past niet op een MK04-raam. Die code staat op het typeplaatje binnenin je kozijn.
- Vergelijk nooit op lettercode tussen merken. De Roto-code EDW staat voor een ander dakmateriaal dan de VELUX-code EDW, dus kies op je dakbedekking en niet op de letters.
- Een gootstuk van het ene merk past niet op het kozijn van het andere. Maatvoering en bevestiging verschillen, dus houd een systeem per raam aan.
- Kies ook op inbouwdiepte en niet alleen op dakbedekking: hetzelfde dakmateriaal heeft een andere uitvoering wanneer het raam verzonken in het dakvlak komt in plaats van erop.
- Het gootstuk regelt de buitenkant. De naad tussen kozijn en dakbeschot is een apart onderdeel dat je erbij koopt, en de controle in de kassa let daar niet op.
Andere maten beschikbaar
Past dit niet? Bekijk alle maten in dit assortiment.
Bekijk alle maten
VELUX maten
Twijfel over de juiste code? Open de Maatwijzer → of bekijk het volledige maatcode-overzicht.
