Het gootstuk is dat wat regenwater rondom je dakraam wegleidt. Je hebt er altijd een nodig: het sluit het raam waterdicht aan op je dakbedekking. Welke je nodig hebt hangt af van twee dingen: je dakmateriaal en of het raam op het dakvlak of erin verzonken komt te liggen. Niet van het VELUX-model. Die twee assen geven vijf codes, plus het koppelgootstuk EBW voor meerdere ramen naast elkaar:
| Code | Dakmateriaal | Montage |
|---|---|---|
| EDW | Geprofileerde pannen, profiel tot 120 mm (15° tot 90°) | Op het dakvlak |
| EDJ | Geprofileerde pannen, profiel tot 90 mm (20° tot 90°) | Verzonken in het dakvlak |
| EDL | Plat dakmateriaal tot 8 mm dik (15° tot 90°) | Op het dakvlak |
| EDN | Leisteen tot 8 mm dik (20° tot 90°) | Verzonken in het dakvlak |
| EDP | Vlakke tegels tot 14 mm dik (20° tot 90°) | Op het dakvlak |
| EBW | Koppelgootstuk voor meerdere ramen naast elkaar | n.v.t. |
In de doos zitten de boven-, zij- en onderdelen met bevestigingsmiddelen, de waterkerende manchet BFX en een montagehandleiding. Maatcode op de gootstuk-doos moet matchen met je dakraam (bijv. EDW MK06 voor een VELUX MK06).
Wat doet een gootstuk eigenlijk?
Een dakraam steekt door je dakvlak heen. Pannen of leien lopen er omheen, niet eronder door. Als regenwater op de pannen valt en richting de gevel loopt, moet het ergens rond het raam afgevoerd worden - anders sluipt het onder de pannen door en lekt het op je dakbeschot.
Het gootstuk is een set metalen profielen (bij Velux aluminium, zink of koper) die:
- Bovenaan het water afleidt ver weg van het raam (bovengoot).
- Aan beide zijden een gootje vormt waar water doorheen stroomt (zijgoten).
- Onderaan het water op de pannen-/leienlaag eronder afgeeft (onderstuk met een slab die over de pannen valt).

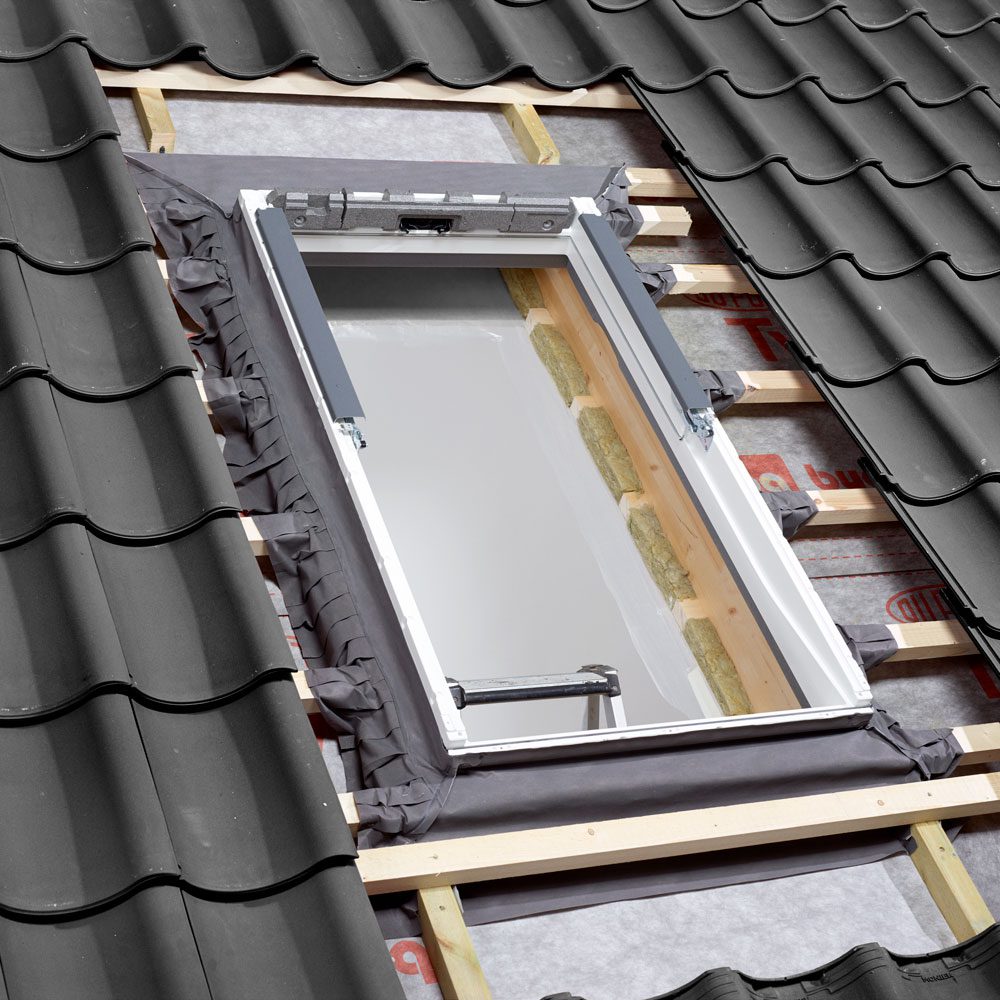

- Met een waterkerend manchet (BFX) aansluit op je onderdakfolie - voor de zekerheid dat zelfs als pannen verschuiven (storm, sneeuw), het water nog door de folie wordt afgevoerd.
Welk gootstuk hoort bij welk dak, en bij welke inbouwdiepte?
EDW - Gegolfd dakmateriaal, op het dakvlak
Voor: geprofileerde dakpannen met een profiel tot 120 mm, zoals Romaanse pannen, OVH-pannen en de meeste betonpannen. Geschikt vanaf 15° dakhelling. VELUX omschrijft dit gootstuk als "gootstuk gegolfde dakmaterialen".
Hoe herken je dat je deze nodig hebt? Je pannen zijn golvend van vorm, en het dakraam komt gewoon op het dakvlak te liggen in plaats van erin verzonken.
Inbegrepen: boven-, zij- en onderdelen, bevestigingsmiddelen, de waterkerende manchet BFX en een montagehandleiding. Het materiaal kies je zelf per variant: aluminium, zink of koper. Het isolatieframe BDX zit erbij in de PRO+-uitvoering, of je bestelt hem los.
EDJ - Zelfde gegolfde pannen, verzonken ingebouwd
Voor: geprofileerde pannen met een profiel tot 90 mm, vanaf 20° dakhelling. Het verschil met EDW zit in de montage: bij EDJ komt het dakraam volgens Velux 40 mm lager in het dak te liggen. VELUX omschrijft dit gootstuk als "gootstuk gegolfd dakmateriaal, verzonken inbouw".
Verschil met EDW: EDW ligt op het dakvlak, EDJ ligt erin. Dat geeft van buiten een strakker beeld, maar vraagt meer voorbereiding aan het dakbeschot. Kies dus niet op pantype maar op de inbouwdiepte die je wilt.
Twijfel je? Heb je gegolfde pannen en laat je het raam gewoon op het dak leggen, dan is EDW de juiste. Alleen wie bewust verzonken inbouwt heeft EDJ nodig.
EDL - Leien of vlak dakmateriaal, op het dakvlak
Voor: plat dakmateriaal tot 8 mm dik, zoals kunstleien en dunne natuurleien, vanaf 15° dakhelling. Velux noemt EDL niet geschikt voor overlappende leisteen. VELUX omschrijft dit gootstuk als "gootstuk leien of vlak dakmateriaal".
Hoe herken je dat je deze nodig hebt? Je dak ziet er strak en glad uit, zonder golfprofiel. Vaak donkergrijs of zwart.
Verschil met EDN: bij EDL ligt het raam op het dakvlak, bij EDN verzonken erin. Het dakmateriaal is bij allebei hetzelfde.
EDN - Leien of vlak dakmateriaal, verzonken inbouw
Voor: leisteen tot 8 mm dik waarbij het dakraam verzonken in het dakvlak komt te liggen, vanaf 20° dakhelling. VELUX omschrijft dit gootstuk als "gootstuk leien of vlak dakmateriaal, verzonken inbouw".
Verschil met EDL: bij EDL ligt het raam op het dakvlak, bij EDN zakt het erin weg. Dat geeft een strakker beeld, maar vraagt meer voorbereiding aan het dakbeschot.
Heb je riet? Kies dan niet zelf EDN. De Velux-gootstukken zijn bedoeld voor pannen, leien en vlak dakmateriaal; mail ons een foto van je dak voor advies.
→ VELUX EDN Gootstuk - Verdiepte Inbouw Vlak
EDP - Vlakke tegelpannen zonder sluiting
Voor: vlakke tegels tot 14 mm dik, vanaf 20° dakhelling. VELUX omschrijft dit gootstuk als "gootstuk tegelpan zonder sluiting".
Hoe herken je dat je deze nodig hebt? Je pannen zijn vlak en overlappen elkaar zonder zijsluiting en zonder golf.
→ EDP staat niet in onze webshop. Mail ons een foto van je dak, dan kijken we of je EDP nodig hebt of dat EDL of EDN past.
EBW - Meerdere ramen naast elkaar
Voor: twee of meer dakramen die je naast of boven elkaar plaatst. EBW (of EKW) is het koppelgootstuk bij EDW en werkt de tussenruimte waterdicht af; de andere typen hebben hun eigen koppelcode. Koppelgootstukken staan niet in onze webshop: neem contact op als je ramen wilt koppelen.
Hoe herken je dat je deze nodig hebt? Je plaatst geen los raam maar een rij, en losse gootstukken kunnen de naad ertussen niet dichten.
Plat dak: geen gootstuk maar een platdakraam
Voor: een dak dat te vlak is voor een gootstuk. EDW en EDL passen volgens Velux vanaf 15° dakhelling, EDJ, EDN en EDP vanaf 20°. Is je dak vlakker, dan lost VELUX dit op met een apart platdakraam op een kunststof opstand: CFP vast, CVP elektrisch of CXP als daktoegang.
Let op: kies hiervoor nooit een gewoon gootstuk. Een pannengootstuk op een plat dak lekt.
De maatcode van je gootstuk MOET 1-op-1 matchen met je dakraam. Een EDW MK06 past niet op een MK04 raam. Check je dakraam-modelcode op het typeplaatje binnenin het kozijn.
Combinatiepakketten - alles in één
Voor de meeste klanten is dit het slimst: één bestelling met het raam en het gootstuk in de PRO+-uitvoering, dus met de BFX en het isolatieframe BDX erbij. De dampremmende manchet BBX voor de binnenkant bestel je apart.
→ VELUX GGL MK06 + EDW pannen - compleet pakket
Voor kunststof en voor Solar bestaat er geen combinatiepakket: die bestel je als los dakraam en kies je het gootstuk er apart bij.
Roto-gootstukken - afwijkende coderingen
Roto gebruikt een eigen gootstuksysteem met een eigen codering, en die is niet uitwisselbaar met VELUX. De Roto-hoofdtypen zijn EDZ, EDH, EDS, EDM en EDW, met daarnaast een aantal niche-uitvoeringen. Welke daarvan bij welk dak hoort staat volledig uitgewerkt in het Roto gootstuk-artikel; het bredere accessoireprogramma vind je in de Roto dakramen gids en de VELUX-tegenhanger in de VELUX dakramen gids.
Let op een valkuil in de codes: de Roto-code EDW is niet hetzelfde als de VELUX-code EDW. Dezelfde lettercombinatie staat bij de twee merken voor een ander dakmateriaal. Vergelijk dus nooit op code, maar op het dak waar het gootstuk voor bedoeld is.
Veelgestelde vragen over gootstukken
1. Kan ik een EDW gebruiken op leien?
Nee. EDW is gevormd voor gegolfd dakmateriaal en sluit niet aan op een vlakke, dunne lei. Voor leien of ander vlak dakmateriaal kies je EDL wanneer het raam op het dakvlak ligt, of EDN wanneer het verzonken in het dakvlak komt.
2. Mag ik een VELUX-gootstuk op een Roto-dakraam plaatsen?
Nee. Maatvoering en aansluitvorm verschillen per fabrikant, en Roto heeft een eigen serie (onder meer EDZ, EDH, EDT, EDS, EDW, EDM en EDG). Velux geeft 10 jaar garantie op het eigen gootstuk; een gebrek door een installatie in strijd met de Velux-instructies valt erbuiten.
3. Hoe lang gaat een gootstuk mee?
VELUX geeft 10 jaar fabrieksgarantie op het gootstuk. Krijg je lekkageklachten, laat dan eerst de onderste aansluiting en de aansluiting op de onderdakfolie nakijken; daar begint het meestal.
4. Wat als mijn pannen in geen van deze categorieën vallen, bijvoorbeeld oude monumentenpannen?
Mail ons een foto van je dak, dan kijken we of EDW, EDJ of een andere uitvoering past. Past geen standaard gootstuk, dan is het maatwerk voor een gespecialiseerde dakdekker.
5. Kan ik een gootstuk vervangen zonder het hele dakraam te vervangen?
Ja, mits het kozijn nog goed is en de pannen rondom voorzichtig verwijderd worden. In de praktijk geldt wel: lekt je gootstuk na tientallen jaren, dan is het kozijn vaak ook aan vervanging toe. Laat een dakdekker allebei beoordelen voor je alleen het gootstuk bestelt.
6. Wat is de levertijd van een los gootstuk?
De levertijd hangt af van de maat en de uitvoering die je kiest. Vraag de actuele levertijd op voordat je een dakdekker inplant, en bestel het gootstuk het liefst tegelijk met het dakraam.
Twijfel over de juiste gootstuk?
Stuur ons je dakbedekking-type en raam-maatcode - we matchen het juiste gootstuk voor je.
Stuur ons je situatieBestellen - wat je niet vergeten mag
Bij ieder dakraam horen minimaal 2 zaken in je winkelmand:
- ✓ Het dakraam zelf (VELUX GGL/GGU/GPL/GTL of Roto Designo)
- ✓ Gootstuk in de juiste code voor jouw dakmateriaal en inbouwdiepte (EDW, EDJ, EDL, EDN of EDP). Op een plat dak vervalt dit punt: daar kies je een platdakraam op een opstand. De waterkerende manchet BFX zit bij het gootstuk.
Sterk aanbevolen erbij:
- BDX isolatieframe - voorkomt koudebrug rondom kozijn
- BBX dampremmend manchet - sluit aan op binnenfolie
Leg je een dakraam in je winkelwagen, dan vragen we je op de productpagina eerst een gootstuk te kiezen, of aan te geven dat je er al een hebt. Die controle kijkt alleen naar het gootstuk. Op de BDX en de BBX moet je zelf letten.
