Productinformatie

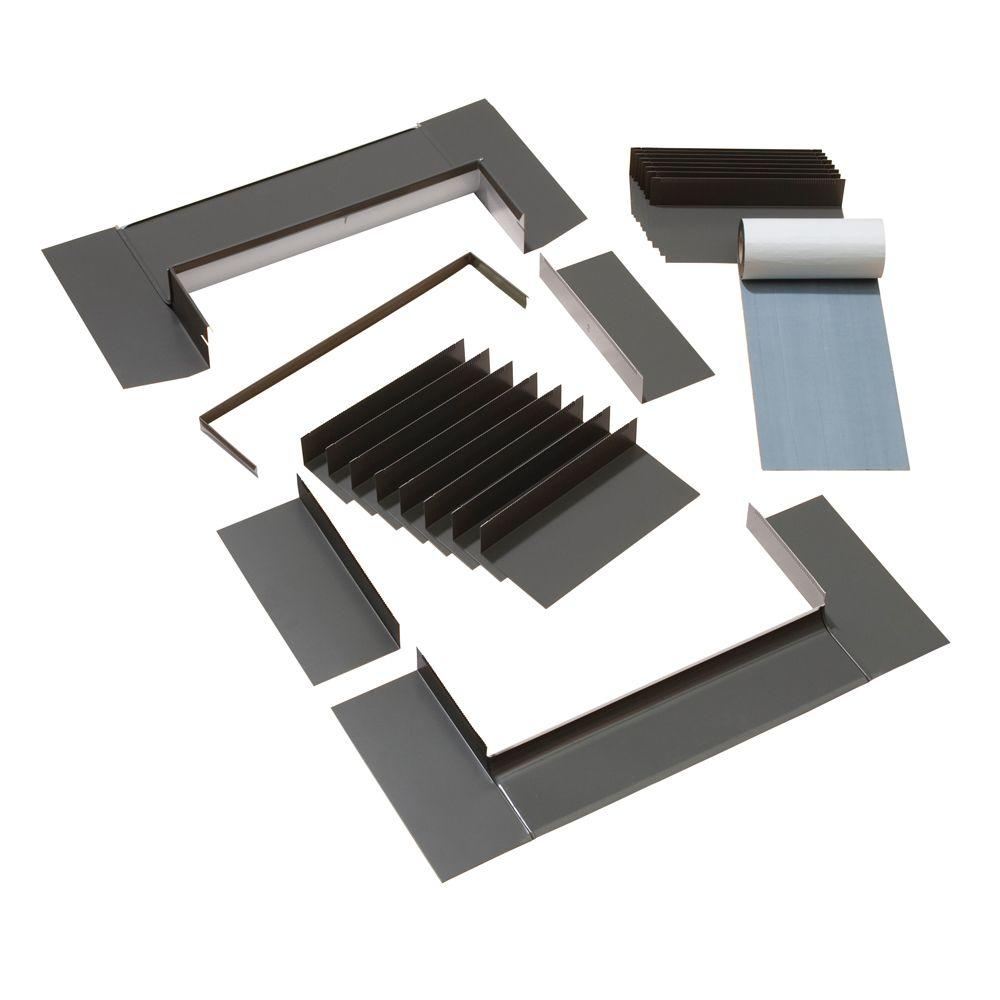

Het EDN is het VELUX-gootstuk voor verdiepte inbouw in combinatie met vlakke dakbedekking, het raam ligt dieper in het dakvlak voor een strak, vlak-met-het-dak uiterlijk. Een aangepast slab-profiel met de juiste opbouw voor de verdiepte positie.
Wat doet dit gootstuk?
Bij verdiepte inbouw ligt het raam lager in het dakvlak dan standaard. Het EDN-slab overbrugt dat hoogteverschil waterdicht naar de vlakke dakbedekking eromheen. Bovenkant onder de bedekkingsrij bóven het raam, onderkant eroverheen.
Voor welk daktype?
Wel geschikt:
- Verdiepte inbouw bij vlakke dakbedekking
- Vlakke leien of vlakke betonbedekking met verzonken raampositie
Niet geschikt voor:
- standaard (niet-verdiepte) inbouw op pannen, kies EDW
- verdiepte inbouw op geprofileerde pannen, kies EDJ
Rieten dak? Voor riet bestaat geen standaard VELUX-gootstuk, dat is altijd een maatwerk-aansluiting door een rietdekker. Mail info@hetdakraam.nl en we adviseren je.
Welke maat heb ik nodig?
Kies hierboven dezelfde maatcode als je dakraam (staat in de titel en op het typeplaatje, bijv. MK06 of CK04). Het gootstuk is per maat afgestemd, een verkeerde maat sluit niet waterdicht aan. Twijfel je over je maat? Gebruik onze maatwijzer of mail een foto naar info@hetdakraam.nl.
Welke uitvoering kies ik?
Aluminium (standaard) is de gangbare keuze: een gewalst aluminium gootstuk met loodvrije, flexibele rand dat bij vrijwel elk dak past. Wil je dat het gootstuk meekleurt of aansluit op een bijzonder dakbeeld, dan zijn er premium-uitvoeringen:
- Classico, een vlakker, klassiek aluminiumprofiel voor strakker zichtwerk.
Bij de meeste uitvoeringen kun je daarnaast kiezen voor de variant met isolatieframe (PRO+): dan zit het VELUX BDX-isolatieframe rondom het kozijn al inbegrepen, handig als je in één keer compleet en goed geïsoleerd wilt monteren. Bij elke uitvoering zit het BFX waterkerend manchet standaard inbegrepen; bij de standaarduitvoeringen kun je het losse BDX-isolatieframe apart bijbestellen.
Wat krijg je?
- VELUX EDN-gootstuk in de gekozen maat én uitvoering (aluminium met loodvrije, flexibele rand, of een premium-materiaal naar keuze)
- Geïntegreerd BFX waterkerend manchet, bij elke uitvoering inbegrepen, geen losse BFX nodig
- Bij de + isolatieframe (PRO+)-uitvoeringen: óók het BDX-isolatieframe inbegrepen
- Bevestigingsschroeven + VELUX-installatiehandleiding (NL)
Garantie
10 jaar VELUX-fabrieksgarantie op het gootstuk. Wij regelen eventuele claims direct met de fabriek.
| Eigenschap | Waarde |
|---|---|
| Modelcode | EDN |
| Voor dakbedekking | Verdiepte inbouw, vlakke dakbedekking |
| Materiaal | Afhankelijk van uitvoering: aluminium (standaard) met loodvrije, flexibele rand, of classico |
| BFX-manchet inbegrepen | Ja (geïntegreerd, bij elke uitvoering) |
| BDX isolatieframe | Inbegrepen bij de '+ isolatieframe (PRO+)'-uitvoeringen |
| Schroeven + handleiding | Ja |
| Gewicht | ±6 kg (per maat) |
| Garantie | 10 jaar VELUX-fabrieksgarantie op het gootstuk (installatieproduct), VELUX V-NL 01.01.2025 |
Niet apart inmeten, bestel het gootstuk in dezelfde maatcode als je dakraam. MK06-dakraam = MK06-gootstuk. Kies de maat hierboven.
Plaatsing volgt het Velux-aansluitdetail:
- BFX waterkerend manchet, vóór raamplaatsing, rondom de sparing op je onderdakfolie (zit geïntegreerd bij dit gootstuk).
- Dakraam in de sparing plaatsen en aan de panlatten/tengels bevestigen.
- BDX isolatieframe rondom het kozijn, inbegrepen bij de '+ isolatieframe (PRO+)'-uitvoeringen, of los bij te bestellen (aanbevolen voor isolatie).
- Gootstuk plaatsen, bovenkant onder de dakbedekkingsrij bóven het raam, zijflenzen langs het raam, onderkant eroverheen.
- Dakbedekking rondom terugleggen, eerst de rij boven het gootstuk, daarna de zijkanten.
Tijd: 1–2 uur voor een handige doe-het-zelver, mits droog weer. Twijfel? Een dakdekker rekent in NL gemiddeld €100–€200 voor gootstuk-montage.
Veelgestelde vragen
Welke maat gootstuk heb ik nodig?
Dezelfde maatcode als je dakraam (bijv. MK06, CK04, SK08). Die staat in de titel van je dakraam en op het typeplaatje op het raam zelf. Kies die maat hierboven, een verkeerde maat sluit niet waterdicht aan.
Wat betekent '+ isolatieframe (PRO+)'?
Bij een '+ isolatieframe (PRO+)'-uitvoering zit het VELUX BDX-isolatieframe rondom het kozijn al inbegrepen, naast het standaard geïntegreerde BFX waterkerend manchet. Bij de standaarduitvoeringen zit alleen het BFX-manchet erbij; het BDX-frame bestel je dan los bij. Het isolatieframe verbetert de isolatie rond het raam en beperkt koudebruggen.
Wat is het verschil tussen aluminium en classico?
Aluminium (standaard) past bij vrijwel elk dak. Classico is een vlakker, klassiek aluminiumprofiel.
Wat is het verschil tussen EDW, EDS, EDJ, EDL en EDN?
EDW = geprofileerde dakpannen (meest voorkomend) · EDS = vlakke/Bellus-pannen · EDJ = verdiepte inbouw bij geprofileerde pannen/tegelpannen · EDL = leien en vlakke dakbedekking · EDN = verdiepte inbouw bij vlakke dakbedekking. Niet zeker? Mail een foto van je dak naar info@hetdakraam.nl.
Kan ik dit zelf monteren?
Een handige doe-het-zelver monteert een VELUX-gootstuk in 1–2 uur. Volg de meegeleverde VELUX-handleiding nauwkeurig, afwijkingen leiden tot lekkage en mogelijk garantieverlies. Bij twijfel: schakel een dakdekker in.
Wat is de levertijd?
Doorgaans op voorraad of korte levertijd. De exacte levertijd zie je in je winkelwagen en orderbevestiging.
Maat & montage
Welke maat heb ik nodig?
Vervang je een bestaand VELUX-raam? De maatcode (bijvoorbeeld MK06) staat op het typeplaatje boven in het kozijn. Open het raam en kijk bij de bovenrand.
Geen typeplaatje gevonden, of je eerste dakraam? Meet de dakopening en laat de maatwijzer de juiste maat bepalen.
Montage
Bij elke bestelling zit de officiële montagehandleiding van Velux.
Zelf plaatsen of laten doen? Lees hoe montage werkt en wat een vakman kost.
Wat moet je weten
Pluspunten
- Officiële dealer met directe garantie-afhandeling
- 14 dagen retour zonder vragen
- Klarna 3× betalen renteloos
Aandachtspunten
- Tilbehoefte 2 personen — dakraam is 17-60kg
- Gootstuk apart bestellen — wij helpen kiezen
- NIET zonder dakdekker bij rieten dak <15°
- Bij vervang-situatie: check oude modelcode-mapping
