Een dakraam meten in een leiendak gaat hetzelfde als op elk ander dak: je meet de vrije opening van binnenuit, tussen de spanten in de breedte en langs de dakhelling in de hoogte. Het raam moet 6 cm smaller en 4,5 cm lager zijn dan die opening (samen, niet per zijde): de montagemaat uit de VELUX-handleiding. Een Velux MK06 (78×118 cm) past dus in een opening vanaf 84×122,5 cm. Trek die ruimte af en vul de maat die overblijft in de Maatwijzer in, dan zie je welke maatcode erbij past.
Wat op een leiendak wél anders is, is het gootstuk. Op pannen hoort een EDW, op leien een EDL (standaard inbouw) of een EDN (verdiepte inbouw). Velux stelt aan allebei voorwaarden aan de leien; die staan hieronder.
Maatwijzer bepaalt jouw maat · Dakraam meten pannendak
Zo meet je de opening
- Meet van binnenuit. Buiten zie je alleen de leien, niet de spanten eronder.
- Breedte: meet de vrije ruimte tussen de twee spanten waar het raam tussen komt, van binnenkant tot binnenkant. Meet op meerdere hoogtes; oudere daken zijn niet altijd haaks.
- Hoogte: meet langs de dakhelling, dus schuin omhoog en niet loodrecht op de vloer.
- Trek 6 cm af van de breedte en 4,5 cm van de hoogte. Wat overblijft is de grootste kozijnmaat die passend is. Zoek die op in de maattabel hieronder of in de Maatwijzer. Bouw je verdiept in met een EDN-gootstuk, trek dan 5,5 cm van de hoogte af.
Blijft er minder ruimte over, maar nog minstens 2 cm in de breedte en de hoogte, dan past het raam krap. Dat kan, maar dan moet de aftimmering worden aangepast.
Vervang je een bestaand Velux-raam, dan is het eenvoudiger: de maatcode staat op het typeplaatje in het raam. Hoe je die leest, staat in Velux maatcodes uitgelegd.
Maak je een nieuwe opening, houd dan de montage-instructie van VELUX aan. Is het raam breder dan de ruimte tussen twee spanten, dan moet er een spant onderbroken worden. Laat dat beoordelen door een vakman.
Maattabel: opening, maatcode en gootstukprijs
De opening is de buitenmaat van het raam plus 6 cm in de breedte en 4,5 cm in de hoogte, bij standaard inbouw met een EDL. Bij verdiepte inbouw met een EDN is het 5,5 cm in de hoogte, dus 1 cm meer dan in de tabel. De prijzen zijn voor het gootstuk in aluminium, de standaarduitvoering.
| Velux-maatcode | Buitenmaat raam | Opening vanaf | EDL | EDN |
|---|---|---|---|---|
| CK02 | 55×78 cm | 61×82,5 cm | €131,99 | €157,99 |
| CK04 | 55×98 cm | 61×102,5 cm | €134,99 | €161,99 |
| MK04 | 78×98 cm | 84×102,5 cm | €150,99 | €180,99 |
| MK06 | 78×118 cm | 84×122,5 cm | €158,99 | €189,99 |
| MK08 | 78×140 cm | 84×144,5 cm | €167,99 | €201,99 |
| PK06 | 94×118 cm | 100×122,5 cm | €178,99 | €214,99 |
| PK08 | 94×140 cm | 100×144,5 cm | €188,99 | €225,99 |
| SK06 | 114×118 cm | 120×122,5 cm | €186,99 | €223,99 |
| SK08 | 114×140 cm | 120×144,5 cm | €197,99 | €237,99 |
Wij voeren de EDL in 25 maten en de EDN in 22 maten. Alle Velux-maatcodes met breedte en hoogte vind je in de Velux-maattabel; het rekenvoorbeeld per daktype staat in dakraam maat berekenen.

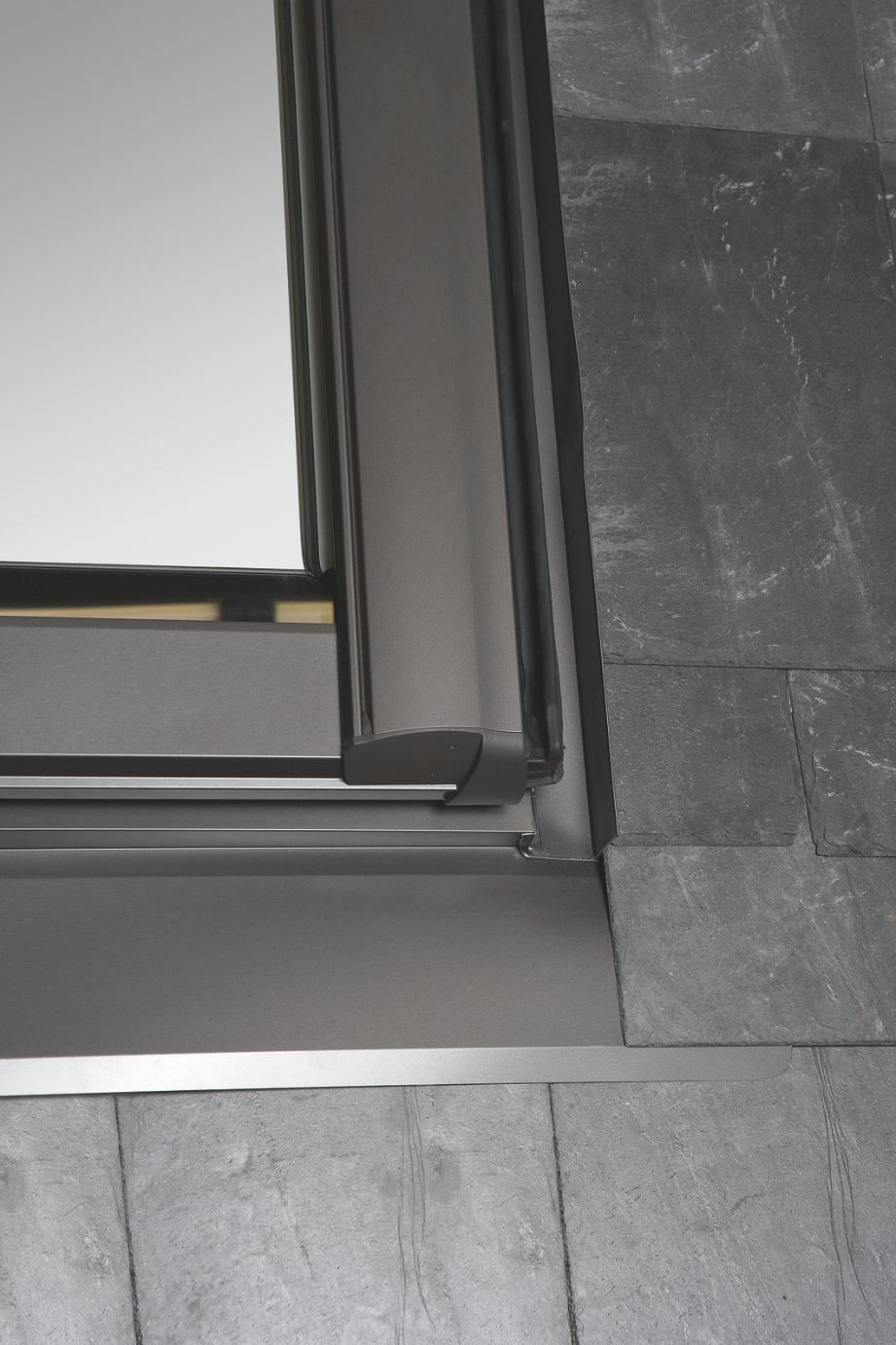

Welk gootstuk op een leiendak: EDL of EDN
Het gootstuk sluit het raam waterdicht aan op de dakbedekking. Velux maakt het per soort dakbedekking. Voor leien en ander plat materiaal zijn er twee:
| Gootstuk | Volgens Velux voor | Inbouw | Dakhelling |
|---|---|---|---|
| EDL | Plat dakmateriaal tot 8 mm dik, niet voor overlappende leisteen | Standaard | 15° tot 90° |
| EDN | Leisteen tot 8 mm dik, niet voor in elkaar grijpende leisteen | Verdiept | 20° tot 90° |
Verdiept inbouwen zet het raam volgens Velux 40 mm lager in het dak. Kies je voor verdiept, dan wordt het de EDN; bij standaard inbouw de EDL.
Twijfel je of jouw leien onder die omschrijving vallen, bijvoorbeeld omdat ze overlappen of in elkaar grijpen, bestel dan nog niet. Stuur ons via contact een foto van het dak op de plek waar het raam komt, dan kijken we mee.
De EDW, het gootstuk voor pannendaken, is volgens Velux voor geprofileerd dakmateriaal. Op platte leien sluit hij niet aan.
Prijzen voor een MK06
| Uitvoering | EDL | EDN |
|---|---|---|
| Aluminium (standaard) | €158,99 | €189,99 |
| Aluminium met isolatieframe (PRO+) | €190,99 | €228,99 |
| Zink | €253,99 | niet leverbaar |
| Koper | €316,99 | niet leverbaar |
In de PRO+-uitvoering zit het BDX-isolatieframe erbij. Het waterkerende manchet BFX zit volgens Velux bij elk gootstuk. De EDN voeren wij in aluminium, en in een deel van de maten ook in Classico. Meer over de typen, de materialen en de losse installatieproducten staat in Velux gootstuk: welk type voor jouw dak.
Velux EDL-gootstuk · Velux EDN-gootstuk
Oude leien en asbest
Leien kunnen asbest bevatten. Volgens Milieu Centraal kun je asbesthoudend materiaal tegenkomen in een huis waaraan tot ongeveer 1994 gebouwd of verbouwd is; sindsdien is asbest verboden. Ga je in een gebouw van vóór 1994 verbouwen, dan is volgens Milieu Centraal een asbestinventarisatie verplicht. Boor of zaag niet in materiaal dat asbest kan bevatten.
Is je dak van vóór 1994 en weet je niet waar de leien van gemaakt zijn, laat dat dan uitzoeken voordat er leien uit het dak gaan. Milieu Centraal heeft een check waarmee je nagaat wat je zelf wel en niet mag.
Veelgestelde vragen
Hoeveel ruimte heb ik nodig voor een MK06 in een leiendak?
Een opening vanaf 84 cm breed en 122,5 cm hoog, gemeten tussen de spanten en langs de dakhelling. Dat is 6 cm breder en 4,5 cm hoger dan de Velux-buitenmaat van 78×118 cm: de montagemaat uit de VELUX-handleiding, dezelfde regel als op een pannendak. Bouw je verdiept in met een EDN, dan is het 123,5 cm hoog. Met minder ruimte, maar nog minstens 2 cm, past het raam krap en moet de aftimmering worden aangepast.
Welk Velux-gootstuk hoort bij een leiendak?
Een EDL bij standaard inbouw of een EDN bij verdiepte inbouw. Volgens Velux is de EDL voor plat dakmateriaal tot 8 mm dik en niet voor overlappende leisteen, en de EDN voor leisteen tot 8 mm dik en niet voor in elkaar grijpende leisteen. Twijfel je, stuur ons dan een foto van je dak.
Wat kost een EDL-gootstuk voor een MK06?
€158,99 in aluminium, de standaarduitvoering. Met het BDX-isolatieframe erbij (PRO+) is het €190,99. Een EDN voor verdiepte inbouw kost in MK06 €189,99, of €228,99 met PRO+.
Kan ik het EDW-gootstuk van een pannendak op leien gebruiken?
Nee. De EDW is volgens Velux voor geprofileerd dakmateriaal zoals pannen. Op platte leien sluit hij niet aan; daar hoort een EDL of EDN.
Vanaf welke dakhelling kan een dakraam in een leiendak?
Met een EDL-gootstuk vanaf 15°, met een EDN-gootstuk vanaf 20°. Beide gaan volgens Velux tot 90°.
Kunnen mijn leien asbest bevatten?
Dat kan bij een dak van vóór 1994. Volgens Milieu Centraal kun je in een huis waaraan tot ongeveer 1994 gebouwd of verbouwd is asbesthoudend materiaal tegenkomen, en is bij verbouwen in zo'n gebouw een asbestinventarisatie verplicht. Laat het uitzoeken voordat er leien uit het dak gaan.
Bronnen
- VELUX, gootstukken en installatieproducten (EDL en EDN: dakmateriaal, dikte, leisteen-voorwaarden en dakhelling; verdiept 40 mm; EDW voor geprofileerd materiaal; BFX bij het gootstuk, BDX in PRO+)
- Milieu Centraal, asbest: wat zijn de risico's? (asbest tot ongeveer 1994, inventarisatieplicht bij verbouwen, niet boren of zagen)
- Het Dakraam, Velux EDL-gootstuk en EDN-gootstuk (maten, uitvoeringen en prijzen, gemeten 18 september 2026)
- VELUX, installatiehandleiding EDL (pdf) (dakopening buitenmaat plus 60 mm breedte en 45 mm hoogte, p2 stap 1) en EDN (pdf) (verdiept: plus 60 mm breedte en 55 mm hoogte, p3 en p4)
