Productinformatie

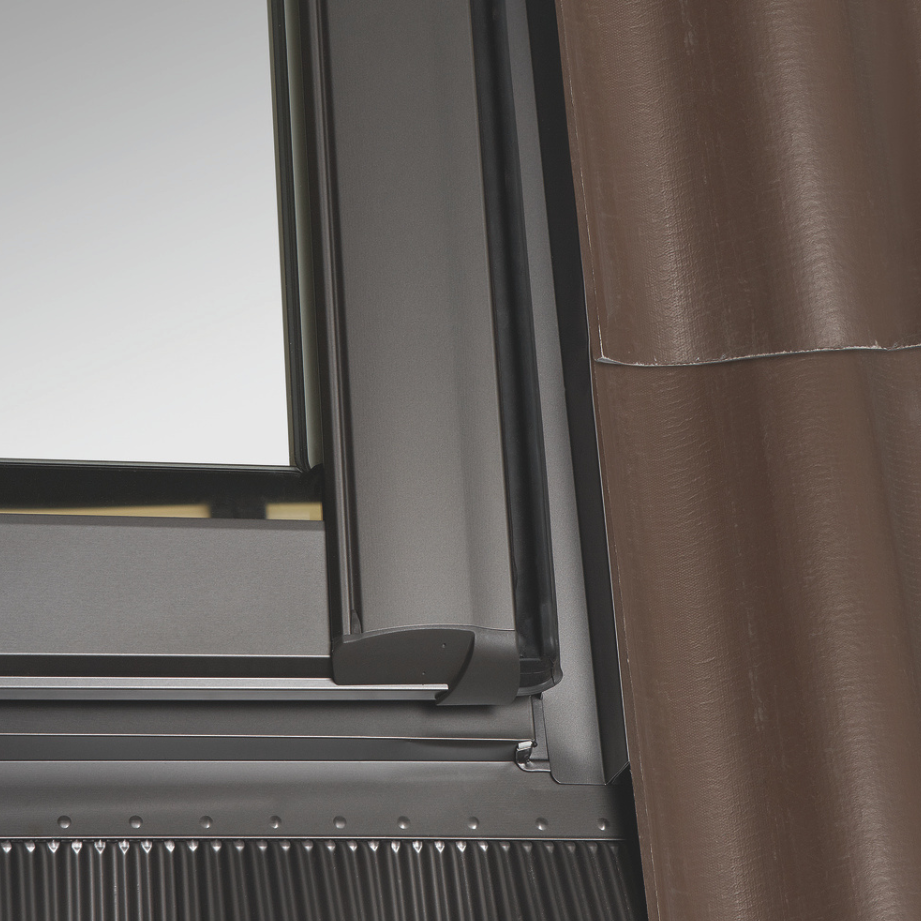

Het Roto Designo gootstuk EDZ is de waterdichte afdichtset die rondom je Roto-dakraam komt, voor dakpannen met een profiel tot 5 cm hoog. Het gootstuk zorgt dat regenwater netjes om het raam heen wordt geleid en nergens onder de dakbedekking kan lopen, de basis voor een lekvrij dakraam.
Voor welke dakbedekking?

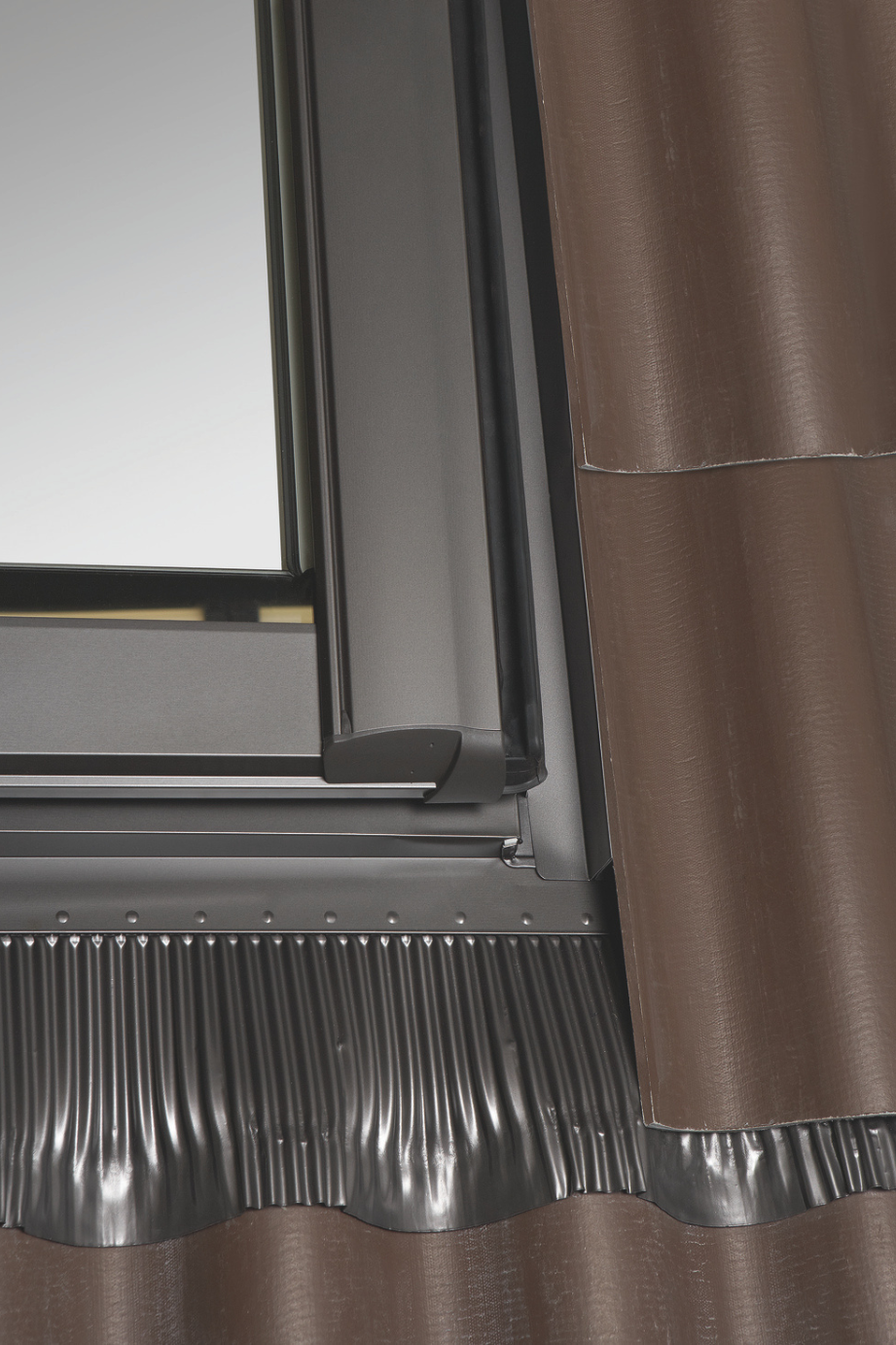

De EDZ is gemaakt voor dakpannen met een profiel tot 5 cm hoog. Past op vrijwel alle Hollandse, Romaanse, OVH- en Tuiles du Nord-pannen. Twijfel je of dit het juiste type voor jouw dak is? Mail info@hetdakraam.nl met een foto van je dakbedekking, dan kijken we mee.
Aluminium, licht en duurzaam
Het gootstuk is van aluminium plaatwerk in antraciet metallic (Roto-kleur R703). Aluminium is een stuk lichter dan lood, wat het plaatsen makkelijker maakt, en de donkere afwerking valt weg tegen een modern dak. Door het klik-bevestigingssysteem zit het gootstuk snel en strak aan het kozijn.
Welke uitvoering past op jouw raam?
Roto levert dit gootstuk in twee uitvoeringen: voor dakramen mét en zónder WD-isolatieblok. Welke jij nodig hebt, hangt af van je raam. Wij bepalen dat aan de hand van je raamtype en bestellen de juiste.
Isolatie- en aansluitkader
Voor een luchtdichte, goed geïsoleerde aansluiting hoort bij een Roto-dakraam het MDA montage-, isolatie- en aansluitkader. Dat kader zit tussen het kozijn en het dakbeschot en is iets anders dan het gootstuk, dat het water aan de buitenkant afvoert. Wij voeren het MDA-kader nog niet in de webshop; heb je het nodig, mail ons dan je raamtype en maat, dan bestellen we het mee bij Roto.
| Type | Designo gootstuk EDZ |
| Voor dakbedekking | Standaard dakpannen |
| Materiaal | Aluminium (antraciet metallic R703) |
| Uitvoering | Leverbaar voor dakramen mét én zonder WD-isolatieblok, wij bestellen de juiste bij je raam |
| Past bij | Roto Designo R3, R4, R5, R6, R7, R8 en i8 dakramen (kies de maat van je raam) |
| Isolatiekader | Roto MDA montage-, isolatie- en aansluitkader, apart en niet in onze webshop (vraag ons ernaar) |
| Montage | Klik-bevestiging aan het kozijn, snelle, strakke plaatsing |
| Garantie | 2 jaar Roto-fabrieksgarantie, te verlengen naar 5 jaar na gratis registratie binnen 6 maanden |

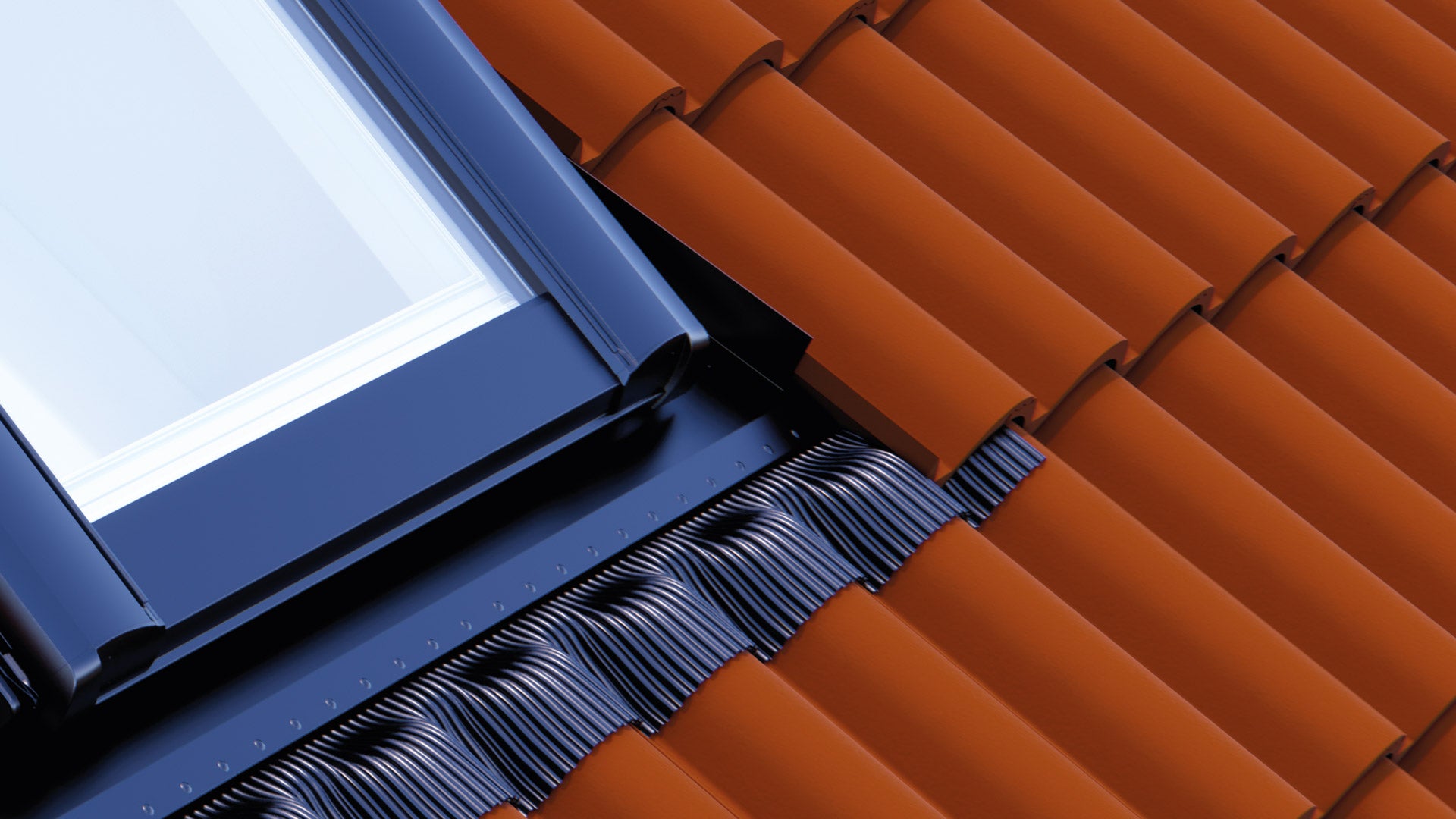

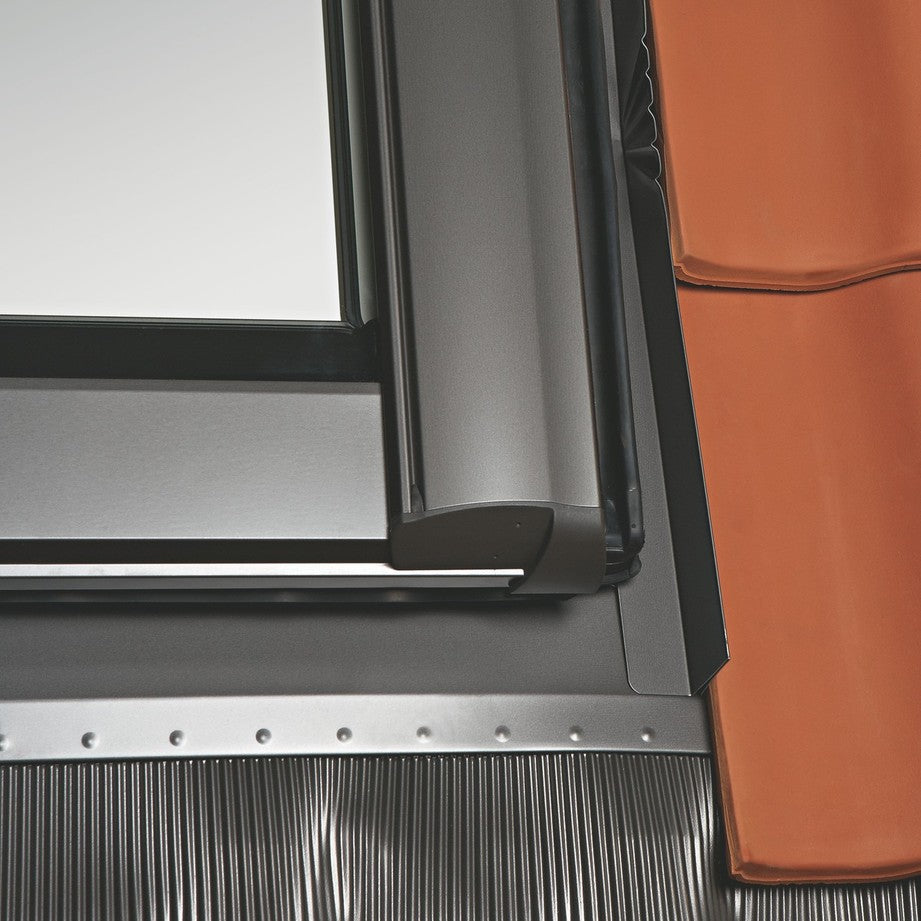

Het EDZ-gootstuk wordt rondom het dakraam geplaatst en klikt vast aan het kozijn. Plaats eerst het raam met zijn isolatie- en aansluitkader, breng dan het gootstuk aan en sluit de dakbedekking er netjes tegen en overheen aan. Dit is vakwerk, laat het doen door een ervaren dakdekker, zeker bij de aansluiting op de bestaande dakbedekking.
Roto verbindt zijn garantie aan montage volgens de eigen inbouwvoorschriften. Laat het werk dus doen door een vakman en bewaar de montagehandleiding bij je aankoopbewijs.
Veelgestelde vragen
Past een Velux-gootstuk ook op mijn Roto-raam?
Heb ik naast het gootstuk nog een isolatieset nodig?
Wat is een WD-isolatieblok, en heb ik dat?
Hoe lang gaat een Roto-gootstuk mee?
Past dit gootstuk ook op een RotoQ Q4?
Welke maat moet ik kiezen?
Hoe lang heb ik garantie?
Maat & montage
Welke maat heb ik nodig?
Vervang je een bestaand Roto-raam? Het typeplaatje aan de bovenrand van het raam vermeldt de exacte modelcode, bijvoorbeeld R6 7/11. Neem die over.
Geen typeplaatje gevonden, of je eerste dakraam? Meet de dakopening en laat de maatwijzer de juiste maat bepalen.
Montage
Bij elke bestelling zit de officiële montagehandleiding van Roto.
Zelf plaatsen of laten doen? Lees hoe montage werkt en wat een vakman kost.
Wat moet je weten
Pluspunten
- Het gootstuk leidt het regenwater om je dakraam heen naar de dakbedekking eronder. Dat is wat de aansluiting jarenlang dicht houdt.
- In de doos zit een complete set: bovengoot, zijgoten, ondergoot, bevestigingsmateriaal en een montagehandleiding.
- Er is een uitvoering per dakbedekking, van gegolfde pannen tot leien, vlakke pannen, golfplaat en metaal.
- Je kiest hier de maatcode die bij je dakraam hoort, dus er komt geen pas- of loodwerk op maat aan te pas.
Aandachtspunten
- De maatcode moet exact overeenkomen met je dakraam: een MK06-gootstuk past niet op een MK04-raam. Die code staat op het typeplaatje binnenin je kozijn.
- Vergelijk nooit op lettercode tussen merken. De Roto-code EDW staat voor een ander dakmateriaal dan de VELUX-code EDW, dus kies op je dakbedekking en niet op de letters.
- Een gootstuk van het ene merk past niet op het kozijn van het andere. Maatvoering en bevestiging verschillen, dus houd een systeem per raam aan.
- Kies ook op inbouwdiepte en niet alleen op dakbedekking: hetzelfde dakmateriaal heeft een andere uitvoering wanneer het raam verzonken in het dakvlak komt in plaats van erop.
- Het gootstuk regelt de buitenkant. De naad tussen kozijn en dakbeschot is een apart onderdeel dat je erbij koopt, en de controle in de kassa let daar niet op.
