Productinformatie

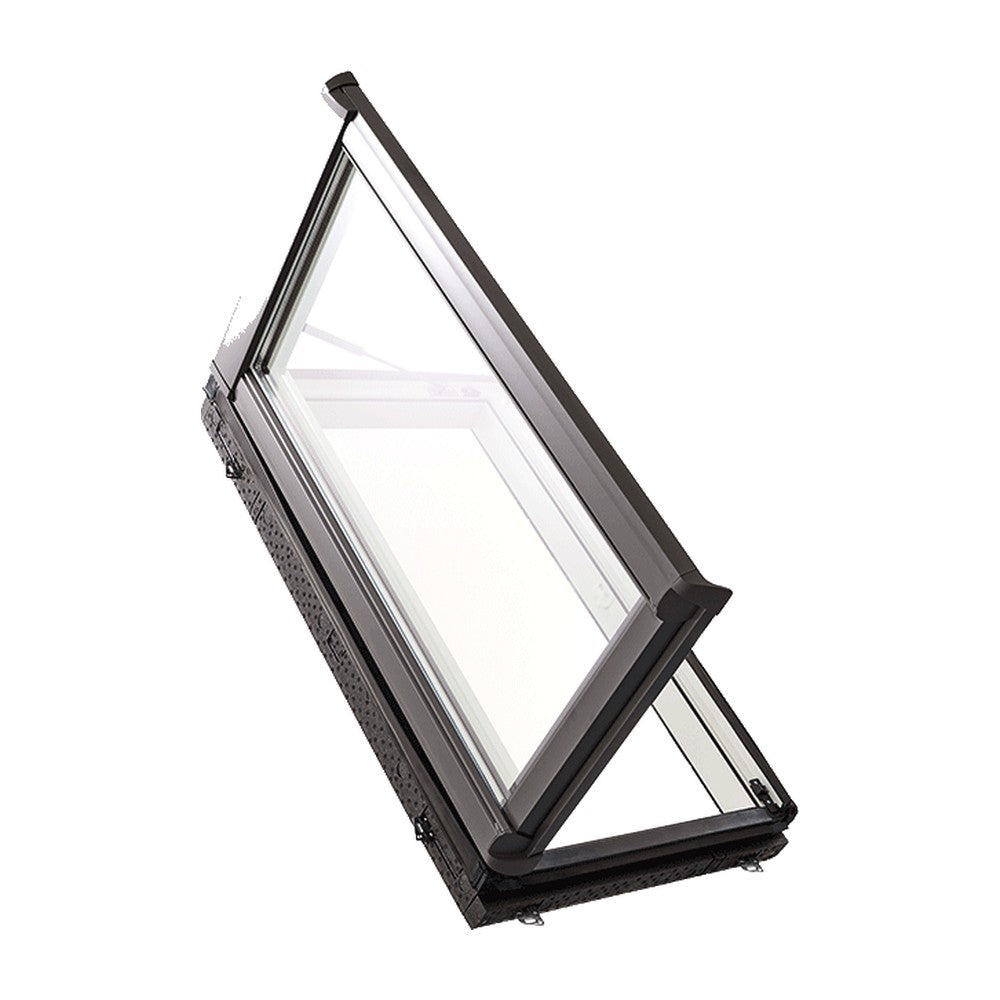

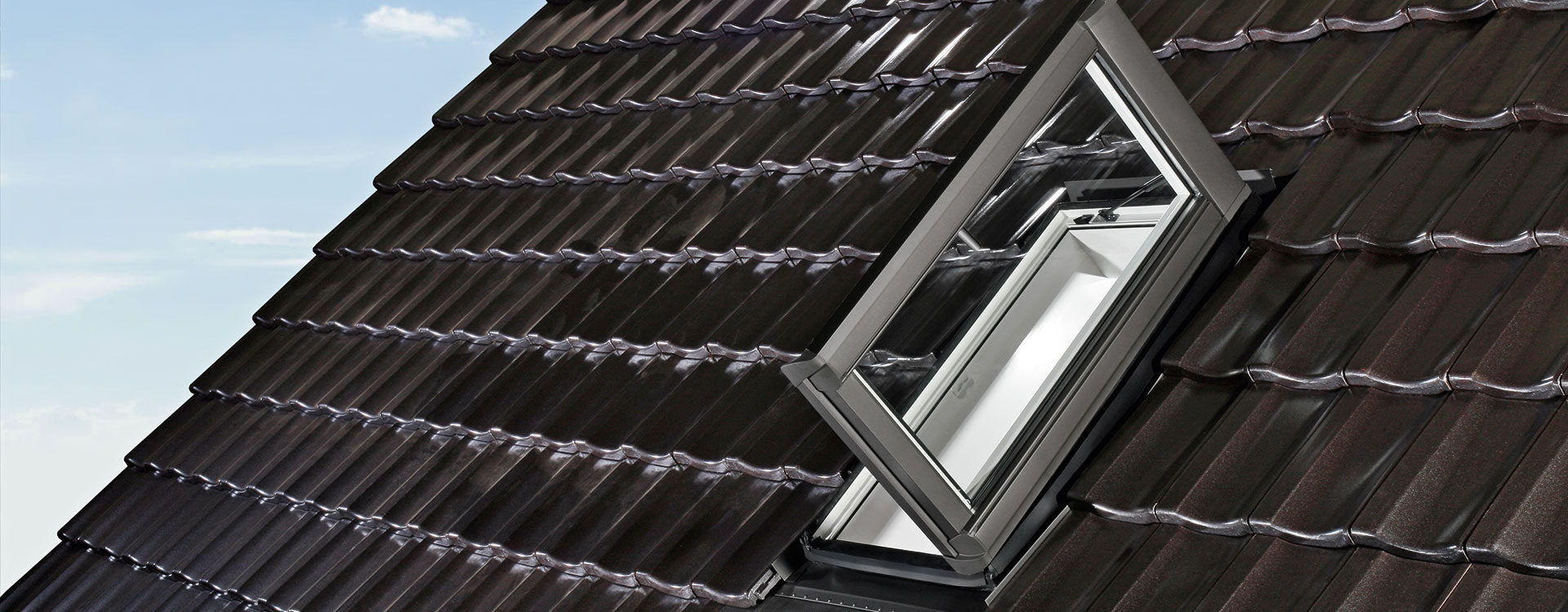

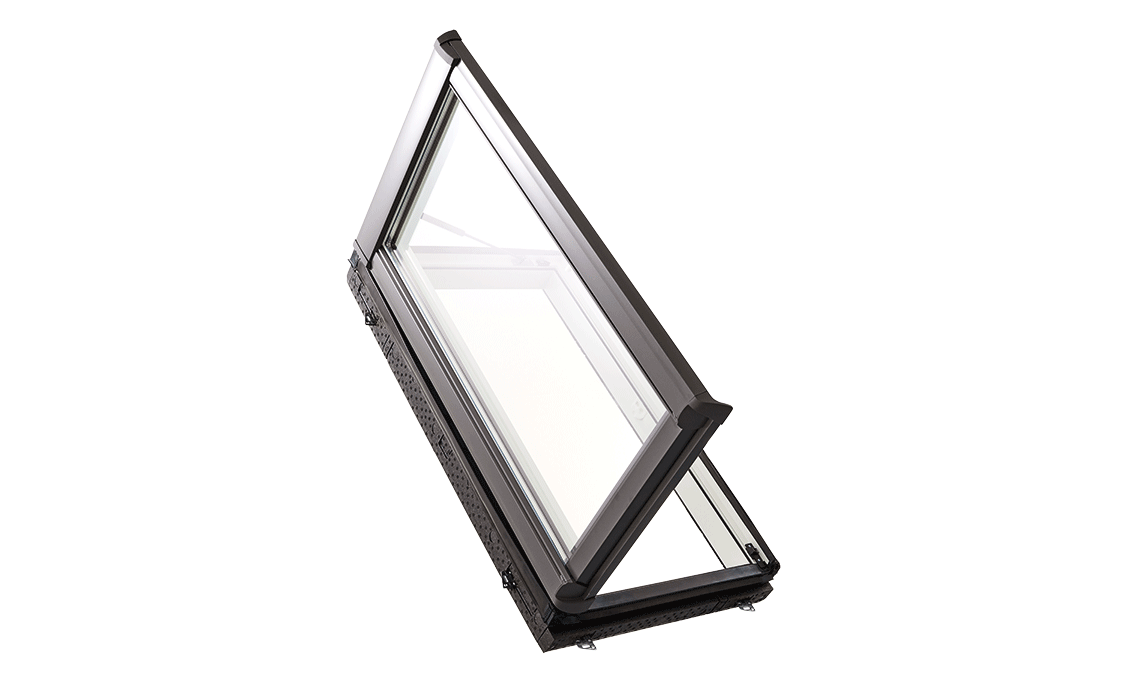

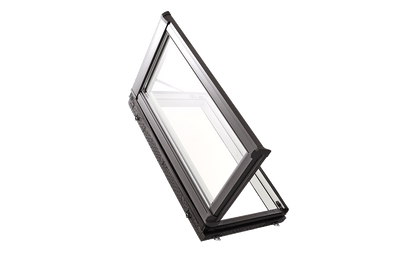

De Roto Designo R3 is een daktoegang: een dakvenster waarmee je veilig naar buiten op het dak stapt. Je gebruikt dit venster voor onderhoud aan je dak, voor de schoorsteenveger, of om bij installaties zoals zonnepanelen en een antenne te komen. De vleugel scharniert aan de zijkant en opent met een gasdrukveer opzij, die het luik licht laat opengaan en beschermt tegen onbedoeld dichtslaan. Roto maakt de R3 in twee uitvoeringen: met de vleugelaanslag links of met de vleugelaanslag rechts, gezien vanaf binnen.
Het witte kunststof kozijn is onderhoudsarm en vochtbestendig.
Waarvoor gebruik je dit raam?
De R3 is een uitstapvenster voor verwarmde zolderruimtes. Je plaatst dit venster op plekken waar je het dak op moet kunnen:
- Boven een zolder of techniekruimte waar je toegang tot het dak wilt
- Bij een schoorsteen die geveegd moet worden
- Naast zonnepanelen, een dakkapel of een antenne die onderhoud nodig heeft
Wil je een dakraam vooral voor licht en frisse lucht in een woon-, slaap- of badkamer? Dan past een tuimelvenster beter. Roto Designo heeft vier tuimelvensters met elk een eigen sterke kant:
- R4: het instapmodel van de Designo-lijn, eenvoudiger uitgerust dan de R6 en R8.
- R6: een centre-pivot tuimelvenster met het draaipunt in het midden. Je kantelt de bovenkant naar binnen en maakt het glas eenvoudig schoon vanaf binnen.
- R7: een toptuimelvenster met Roto Swing-technologie. De draaias zit op driekwart van de raamhoogte en je bedient het raam met één hand aan de greep onderaan.
- R8: een uitzet-tuimelvenster met de draaias bovenin. Je zet de onderkant naar buiten voor frisse lucht en gebruikt de tuimelstand om het glas schoon te maken.
De R3 is een uitzondering op die vier: dit is een daktoegang of uitstapvenster met een zijscharnier en een gasveer. Het tuimelt niet, maar zwaait opzij open zodat je makkelijk naar buiten stapt voor onderhoud aan je dak.
Welk glas zit erop?
Er zit dubbel comfortglas van Roto op: gelaagd veiligheidsglas aan de binnenkant en hagelbeschermingsglas aan de buitenkant. Het glas isoleert met een Ug-waarde van 1,0 W/m²K en dempt geluid van buiten. Roto levert dit model alleen met dubbel glas.
Wat heb je erbij nodig?
Roto heeft een complete lijn accessoires die precies op je dakvenster aansluit. Denk aan de ASA-aansluitmanchet voor een wind- en waterdichte aansluiting, het MDA-montageframe tegen een koudebrug, het Roto Designo gootstuk dat bij jouw dakbedekking past, en de Roto-zonwering en -rolgordijnen voor binnen. Je bestelt ze allemaal los bij. Twijfel je wat je nodig hebt? Vraag het ons gerust, dan stellen wij een passende set voor jouw situatie samen.
Het thermische isolatieblok en de dampscherm-folie zitten al voorgemonteerd op het raam, samen met de montagehoeken en de folie-aansluiting. Daardoor zet je het raam snel en strak in het dak.
Garantie
Roto is een Duitse fabrikant en geeft je de officiële Roto-fabrieksgarantie volgens de actuele Roto-garantievoorwaarden: 2 jaar op materiaal-, constructie- en fabricagefouten, en 5 jaar als je je dakvenster binnen 6 maanden na aankoop gratis bij Roto registreert. Glasbreuk en condensvorming vallen buiten deze fabrieksgarantie. Deze fabrieksgarantie beperkt je wettelijke rechten niet.
| Type | Daktoegang / uitstapvensterzijwaarts scharnierend met gasveer |
| Materiaal kozijn | Wit kunststof (PVC-U, vezel- en staalversterkt)onderhoudsarm en vochtbestendig |
| Bediening | Handmatig (gasdrukveer)zijscharnier, beveiligd tegen dichtslaan |
| Glas | Dubbel comfortglasgelaagd veiligheidsglas binnen, hagelbeschermingsglas buiten |
| Isolatie glas (Ug) | 1,0 W/m²Kdubbel comfortglas |
| Dakhelling | Uitstap tot 60°BG-gecertificeerd |
| Garantie | 2 jaar fabrieksgarantietot 5 jaar na gratis registratie (binnen 6 mnd) |
In de doos: het raam met voorgemonteerd thermisch isolatieblok, dampscherm-folie, montagehoeken en folie-aansluiting, montageschroeven en de Roto installatiehandleiding (NL).
Los bij te bestellen: Roto Designo gootstuk (per dakbedekking), waterkerend manchet (ASA) en het montage- en isolatieframe (MDA).
Meet altijd de buitenmaat van het kozijn, niet het glas en niet de dakopening.
1. Vervang je een bestaande Roto-daktoegang? Het typeplaatje aan de bovenrand vermeldt de exacte modelcode, bijvoorbeeld R3 5/9. Neem die over.
2. Vervang je een ander merk of een gewoon dakraam? De maatvoering verschilt per merk. Meet de bestaande dakopening op en vergelijk met de Roto-maten.
3. Plaats je nieuw? Meet eerst de afstand tussen de gordingen, daarmee bepaal je de maximale raammaat. Houd er rekening mee dat je voldoende ruimte nodig hebt om er comfortabel doorheen te stappen.
Twijfel je over je maat? De maatwijzer helpt je in een paar stappen aan de juiste modelcode.
Roto schrijft een vaste opbouw voor. Houd je die aan, dan blijft de aansluiting waterdicht en behoud je je garantie.
1. Zaag de dakopening op de juiste maat.
2. Plaats het waterkerende manchet (Roto ASA) en sluit het aan op je onderdakfolie.
3. Zet het raam in de opening en bevestig het aan de panlatten.
4. Plaats het Roto Designo gootstuk dat bij jouw dakbedekking hoort, het klikt zonder zichtbare schroeven op het raam.
5. Werk de binnenzijde af met de voorgemonteerde dampscherm-folie.
6. Leg de dakbedekking terug en timmer binnen af.
Voor een handige doe-het-zelver is dit een halve tot hele dag werk. Laat je het liever doen? Hoe de prijs van plaatsing is opgebouwd en waar je een offerte op toetst, lees je in ons artikel over wat een dakraam plaatsen kost.
Veelgestelde vragen
Wat is het verschil tussen een Roto daktoegang en een gewoon dakraam?
Een daktoegang zoals de R3 is gemaakt om er veilig doorheen op het dak te stappen, voor onderhoud, de schoorsteenveger of werk aan zonnepanelen. De vleugel scharniert aan de zijkant en opent met een gasdrukveer, zodat je makkelijk naar buiten stapt. Een gewoon dakraam zoals de Roto Designo R6 is bedoeld voor licht en ventilatie in een woon-, slaap- of badkamer en heeft een draaipunt in het midden waarmee je de bovenkant naar binnen kantelt. Wil je vooral daglicht, kies dan een tuimelvenster (R4, R6, R7 of R8); wil je toegang tot het dak, dan is de R3 de juiste keuze.
Welk glas zit op de Roto Designo R3?
Er zit dubbel comfortglas van Roto op: gelaagd veiligheidsglas aan de binnenkant en hagelbeschermingsglas aan de buitenkant. Het glas isoleert met een Ug-waarde van 1,0 W/m²K en dempt geluid van buiten. Roto levert dit model alleen met dubbel glas.
Welk gootstuk heb ik nodig?
Dat hangt af van je dakbedekking. Roto levert een Designo gootstuk voor pannen, voor leisteen, voor vlakke tegels en voor metalen dakbedekking. Je kiest het gootstuk dat bij jouw dak past, het klikt zonder zichtbare schroeven op het raam.
Tot welke dakhelling kan ik de R3 als uitstap gebruiken?
De R3 is gecertificeerd om als uitstap te gebruiken tot een dakhelling van 60 graden. Daarmee dek je vrijwel alle Nederlandse hellingdaken. Twijfel je over je dakhelling? Meet de helling op of vraag het ons even na.
Kan ik kiezen aan welke kant het luik scharniert?
Roto maakt de R3 in twee uitvoeringen: met de vleugelaanslag links of met de vleugelaanslag rechts, gezien vanaf binnen. In onze webshop kies je op dit moment alleen de maat. Heb je een bepaalde scharnierzijde nodig? Neem dan even contact met ons op voordat je bestelt.
Hoe lang is de garantie?
Op Roto-dakvensters geldt de officiële Roto-fabrieksgarantie volgens de actuele Roto-garantievoorwaarden (versie geldig vanaf 1 maart 2025). Je krijgt 2 jaar garantie op materiaal-, constructie- en fabricagefouten van het dakvenster, het gootstuk en de bijbehorende Roto-componenten. Registreer je je dakvenster binnen 6 maanden na aankoop gratis online bij Roto, dan wordt die garantie verlengd naar 5 jaar. Op originele Roto-reserveonderdelen geldt 2 jaar garantie. Glasbreuk en condensvorming vallen buiten deze fabrieksgarantie. De garantie gaat in op je aankoopdatum op basis van je factuur, en geldt voor dakvensters die in Nederland of een van de andere door Roto genoemde EU-landen zijn gekocht en gemonteerd, ook bij montage in eigen beheer mits volgens de Roto-montagehandleiding. Deze fabrieksgarantie beperkt je wettelijke rechten niet: voor de wettelijke garantie blijft hetdakraam.nl je aanspreekpunt als verkoper. De volledige Roto-garantievoorwaarden vind je op roto-frank.com/nl/dst/garantie.
Wat is de levertijd?
De actuele levertijd verschilt per model en maat; na je bestelling bevestigen we direct de verwachte leverdatum. We bezorgen door heel Nederland, en op verzoek in België.
Passen accessoires van verschillende merken door elkaar?
Roto-ramen werken met Roto's eigen accessoires: het gootstuk, het waterkerende manchet en het montageframe sluiten precies op de R-serie aan. Kies daarom per dakopening bewust voor één merk, dan houd je de volledige accessoire-keuze open.
Maat & montage
Welke maat heb ik nodig?
Vervang je een bestaand Roto-raam? Het typeplaatje aan de bovenrand van het raam vermeldt de exacte modelcode, bijvoorbeeld R6 7/11. Neem die over.
Geen typeplaatje gevonden, of je eerste dakraam? Meet de dakopening en laat de maatwijzer de juiste maat bepalen.
Montage
Bij elke bestelling zit de officiële montagehandleiding van Roto.
Zelf plaatsen of laten doen? Lees hoe montage werkt en wat een vakman kost.
Wat moet je weten
Pluspunten
- Het raam opent ver genoeg om er doorheen naar buiten te stappen, dus je komt bij je dak zonder ladder van buitenaf.
- De bediening is handmatig, dus het werkt ook als de stroom uitvalt.
- In dichte stand is het een gewoon dakraam dat daglicht geeft. De toegangsfunctie kost je geen raamoppervlak.
- Bedoeld voor onderhoud aan schoorsteen, dakgoot of zonnepanelen, zonder dat je daarvoor een apart dakluik hoeft te maken.
Aandachtspunten
- Buiten het raam moet een veilig loopvlak liggen. Zonder plat dakdeel, dakkapel of vaste voorziening is uitstappen niet veilig.
- Reken dit niet automatisch mee als vluchtweg. Volgens de bouwregels telt een raam niet als vluchtroute, en of het in jouw situatie volstaat beoordelen de gemeente of de brandweer.
- De doorgang moet ruim genoeg zijn voor wie er doorheen moet. Controleer de maat op deze pagina tegen je eigen situatie.
- Net als elk dakraam heeft dit een gootstuk nodig dat bij je dakbedekking en bij deze maatcode hoort.
