Productinformatie

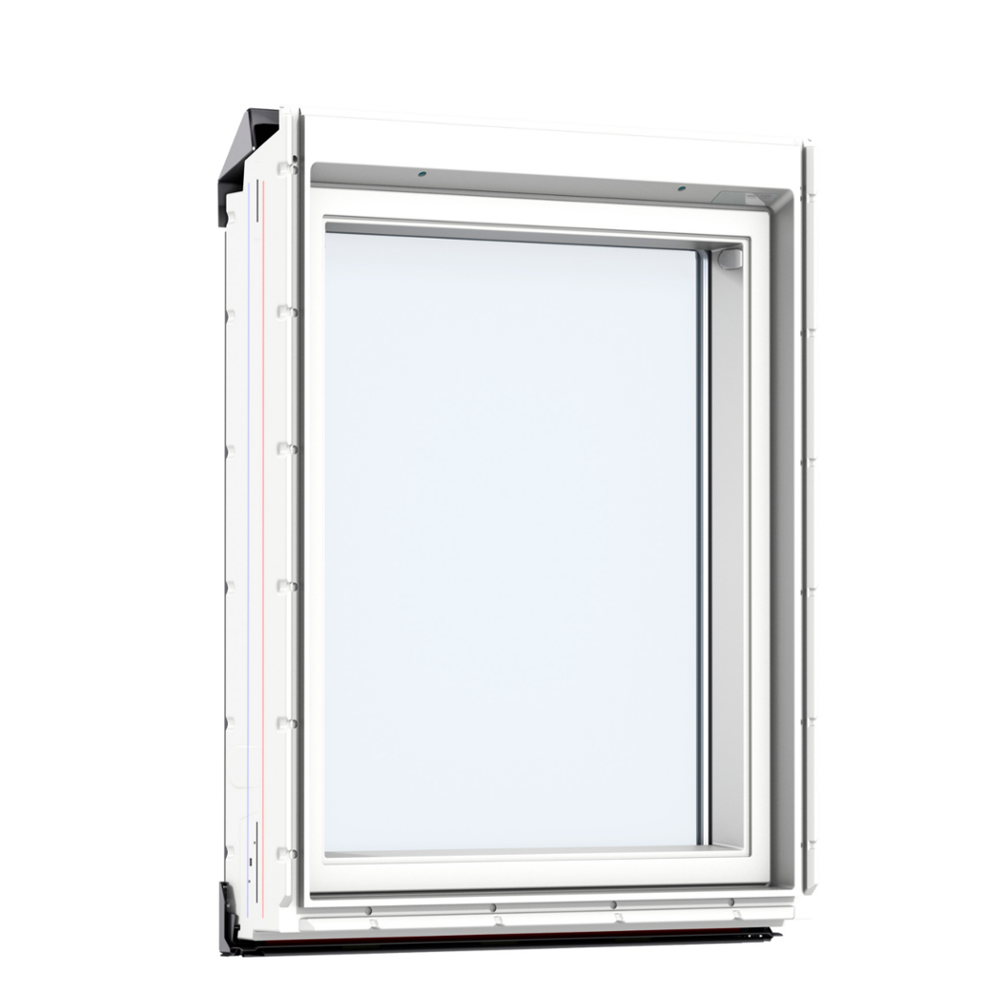

Het VELUX VIU gevelelement is een vast, verticaal glaselement dat je rechtstreeks onder een VELUX dakraam plaatst, in de gevel of borstwering van een dakkapel of studio. Waar het dakraam in het schuine dak zit, staat het VIU er kaarsrecht onder. Zo loopt het glas door van het dak tot ver naar beneden: fors meer daglicht en een vrij uitzicht naar buiten, ook als je zit. VELUX omschrijft de combinatie van dakraam en verticaal glaselement zelf als een uitzicht tot op de vloer, voor maximale lichtinval en ruimtelijkheid.
De witte kunststof afwerking (wit afgelakt polyurethaan) is onderhoudsarm en bestand tegen vocht, net als de VELUX GGU. Omdat het element vast is, is het volledig dicht en goed geisoleerd: puur licht en uitzicht, geen tocht.
Waarvoor gebruik je een verticaal gevelelement?
Een VIU plaats je in de rechte gevel onder een dakraam, op de plek waar de dakkapel of studio-aanbouw overgaat van schuin dak naar verticale wand. Het dakraam erboven zorgt voor lucht en bediening; het vaste VIU-element eronder vult de borstwering met glas. Handig in een dakkapel, een opgebouwde studio of een leefzolder waar je het uitzicht tot bijna op vloerniveau wilt doortrekken.
Vast element, geen ventilatie
Het VIU is niet te openen. Het is bedoeld als lichtvlak en uitzichtraam, niet om te luchten. De ventilatie regel je via het openende dakraam erboven (een VELUX tuimel- of uitzetvenster). Wil je in de gevel zelf kunnen openen, dan is het VFE-gevelelement het juiste alternatief, dat beperkt naar binnen draait.
Welke maat en welk glas?
Het VIU is er in vier breedtes (78 / 94 / 114 / 134 cm) en in meerdere hoogtes per breedte. Kies dezelfde breedte-code als het dakraam waarmee je combineert, zodat dakraam en gevelelement netjes op een lijn staan. Voor het glas kies je hierboven:
- HR+++ triple comfort: drievoudig comfortglas, de beste isolatie, fijn boven en onder een verwarmde leefruimte.
- HR+++ triple: drievoudig isolatieglas, sterke warmte-isolatie voor een doorlopend glasvlak.
- HR++ veiligheidsglas: dubbel glas met gelaagde binnenruit, de isolerende instap met extra veiligheid op gevelhoogte.
Onderhoud
De kunststof afwerking is onderhoudsarm: schoonmaken met een vochtige doek en wat zeepsop, nooit lakken of schilderen. Vergeelt niet, schimmelt niet, vormvast bij wisselende temperaturen.
Wat heb je erbij nodig?
Een VIU wordt met het VELUX EFW gootstuk waterdicht aan het dakraam erboven gekoppeld; het EFW dekt het reguliere dakraam in en verbindt het met het gevelelement van dezelfde breedte. Plan je een complete dakkapel- of studio-combinatie? Mail dan info@hetdakraam.nl voor een passend pakket dakraam plus gevelelement plus gootstuk in de juiste maten.
| Type | Verticaal gevelelement (vast, niet te openen) |
| Materiaal kozijn | Wit afgelakt polyurethaan (kunststof afwerking) |
| Glas | Naar keuze: HR++ veiligheidsglas (gelaagde binnenruit), HR+++ triple of HR+++ triple comfort |
| Bediening | Geen, vast element voor daglicht en uitzicht |
| Plaatsing | Verticaal in de gevel of borstwering, recht onder een VELUX dakraam |
| Breedtes | 78 / 94 / 114 / 134 cm (afhankelijk van maatcode) |
| Hoogtes | 60 / 95 / 115 / 137 cm (afhankelijk van maatcode) |
| Combineren met | VELUX dakraam van dezelfde breedte, via VELUX EFW gootstuk |
| Geschikt voor vochtige ruimtes | Ja, onderhoudsarme kunststof afwerking |
| Onderhoud | Onderhoudsarm, schoonmaken met vochtige doek en zeepsop, geen lak nodig |
| Garantie | 10 jaar VELUX-fabrieksgarantie op raam en beglazing, glasbreuk en condens uitgesloten (VELUX V-NL 01.01.2025) |
In de doos: vast gevelelement compleet, VELUX installatiehandleiding (NL). Niet inbegrepen: EFW gootstuk (met BFX waterkerend manchet en BDX isolatieframe in het pakket) en het bijbehorende dakraam (los in de juiste maatcode bij te bestellen).
Een gevelelement combineer je vrijwel altijd met een dakraam erboven. Bepaal eerst welk dakraam je gebruikt en kies het VIU in dezelfde breedte-code (M=78, P=94, S=114, U=134 cm), zodat dakraam en gevelelement exact op een lijn staan.
Voor de hoogte meet je de verticale gevel of borstwering onder het dakraam: dat is de ruimte die het VIU moet vullen. De hoogte-maatcodes lopen van 60 cm (code 31) via 95 cm (code 35) en 115 cm (code 36) tot 137 cm (code 38). Tel voor de totale sparing de hoogte van het dakraam, de hoogte van het gevelelement en de tussenruimte van het EFW-gootstuk bij elkaar op. Twijfel je over de combinatie of de maatvoering? Mail een foto van de situatie naar info@hetdakraam.nl.
Het vaste VIU-element en het dakraam erboven worden in een doorlopende constructie geplaatst: het dakraam in het schuine dak, het gevelelement verticaal in de gevel eronder. Beide worden met het Velux EFW gootstuk waterdicht aan elkaar gekoppeld; het EFW dekt het dakraam in en verbindt het met het gevelelement van dezelfde breedte. De BFX waterkerende manchet en het BDX isolatieframe zitten in het pakket van het EFW gootstuk.
Let op: een dakraam-gevelelement-combinatie raakt zowel het schuine dak als de gevelconstructie, en het glasvlak is fors en zwaar. Dit is geen losse raamvervanging maar een bouwkundige ingreep. Laat de plaatsing uitvoeren door een ervaren dakdekker of timmerman, zeker als de dakkapel of borstwering nog (deels) gebouwd moet worden.
Wij leveren het gootstuk en de manchetten los in de juiste maatcode, of als compleet combinatie-pakket op aanvraag.
Veelgestelde vragen
Kan ik dit gevelelement openen?
Waar plaats je een VIU precies?
Wat is het verschil tussen VIU en VFE?
Waarom kunststof in plaats van hout?
Welk glas moet ik kiezen?
Welke maat past bij mijn dakraam?
Wat heb ik nodig om het te monteren?
Maat & montage
Welke maat heb ik nodig?
Vervang je een bestaand VELUX-raam? De maatcode (bijvoorbeeld MK06) staat op het typeplaatje boven in het kozijn. Open het raam en kijk bij de bovenrand.
Geen typeplaatje gevonden, of je eerste dakraam? Meet de dakopening en laat de maatwijzer de juiste maat bepalen.
Montage
Bij elke bestelling zit de officiële montagehandleiding van Velux.
Zelf plaatsen of laten doen? Lees hoe montage werkt en wat een vakman kost.
Wat moet je weten
Pluspunten
- Een gevelelement zet je in de rechte wand onder het dakraam, zodat het uitzicht doorloopt tot ooghoogte wanneer je zit.
- Het staat verticaal in de wand en niet in het dakvlak, dus je levert er geen dakoppervlak voor in.
- Boven en onder sluiten in een lijn aan, waardoor dakraam en gevelelement van binnen als een raamvlak lezen.
- Er is een houten en een kunststof uitvoering, zodat je kunt aansluiten op de afwerking van het dakraam erboven.
Aandachtspunten
- Je hebt een rechte wand van voldoende hoogte onder het dakvlak nodig. Zonder die wand past dit element niet.
- De uitvoeringen verschillen onderling: de kunststof is vast, de houten is te openen. Controleer op deze pagina welke je kiest.
- Het is een combinatie-element met een eigen maatcode, en die moet passen bij het dakraam erboven.
- De aansluiting tussen dakvlak en gevel is het lastige punt van deze opbouw. Laat die door een installateur maken.
